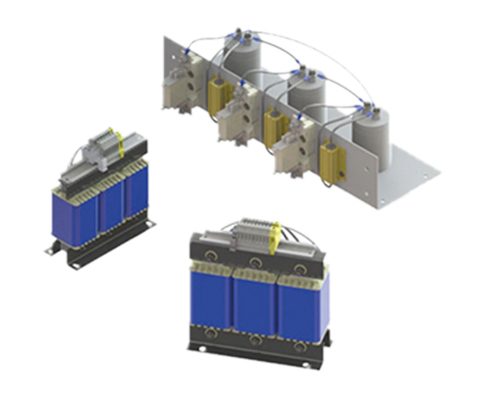

Oberwellenfilter CNW 8981- 60 Hz (IP00)

REOWAVEpassive – Oberwellenfilter 60Hz/480V (IP00) Beschreibung Harmonischen Oberwellen auf der Netzeingangsseite von Umrichtern reduzieren – bis zu 30% Energiekosten sparen. Der REOWAVE®passive filtert die durch die B6-Schaltung (Thyristor, Diodenbrücke usw.) und Motorantriebe verursachten Harmonischen Oberwellen. Das Versorgungsnetz wird durch die Kompensierung der Oberwellenblindleistung entlastet. Dieses ermöglicht eine Kosteneinsparung bei Materialauswahl und Energieverbrauch. Anlaufströme und Stromspitzen werden sehr stark gedämpft. Dieses erhöht die Lebensdauer und Zuverlässigkeit für elektrische Anlagen. Durch den kompakten und anschlussfertigen Aufbau ist eine einfache Installation auch in bestehende Systeme möglich. Der REOWAVE®passive hilft zur Einhaltung der internationalen Power-Quality Normen IEEE 519 oder EN 61000-3 Vorteile Senkung des THDI-Wertes ≤ 5% Steigerung der Netzstabilität Reduzierung des Eingangsstroms bis zu 30% für Schaltschrankeinbau geeignet einfache Integration in bestehende Systeme höhere Zuverlässigkeit von elektrischen Anlagen Technische Daten gemäß: EN 60289 / EN 61558 Prüfspannung: L-L 2500 V, DC 1min; L-PE 2500 V, DC 1min Isolierstoffklasse: T40/F Schutzart: IP00 Klimakategorie: DIN IEC 60068-1 Schutzart: IP00 (auch als IP20-Version verfügbar) Nennspannung: 480V / 60 Hz Normen: IEEE 519, EN 61000-3-12, EN 61000-3-2, IEC 61000-3-4 Bild Nr Typ CNW / Drossel1 / Drossel2 Nennstrom[A] Verluste[W] Netzdrossel 1[mm] Saugkreisdrossel 2[mm] Kondensatoren[mm] Gewicht[kg] L B1/B2 H N1 N2 L B H N1 N2 L B H N1 N2 N3 N4 1/4 8981/9 9 120 190 92 210 170 68 155 77 155 130 57 500 200 100 450 470 100 – 16,2 1/4 8981/12 12 120 190 92 210 170 68 155 92 185 130 72 500 260 230 450 470 100 – 17,5 1/4 8981/16 16 160 230 90 258 176 71 190 82 210 170 58 500 200 100 450 470 100 – 25 2/4 8981/22 22 230 230 114 260 176 95 190 82 210 170 58 500 350 100 450 470 100 125 31,4 2/4 8981/32 32 241 240 117 270 185 95 210 97 238 175 77 500 200 230 450 470 100 125 40,4 2/4 8981/36 36 300 240 132 270 185 109 210 97 238 175 77 500 200 230 450 470 100 125 41,5 1/4 8981/45 45 313 300 120 335 224 94 210 107 238 175 87 500 200 100 450 470 100 – 55,1 3/4 8981/55 45 420 300 152 330 224 119 210 117 238 175 97 500 350 200 450 470 100 125 57,8 3/4 8981/70 70 487 300 165 330 224 132 230 114 260 176 95 500 260 230 450 470 100 – 67,3 3/4 8981/90 90 580 360 193 330 264 167 230 114 263 176 95 500 260 100 450 470 100 – 81,8 3/6 8981/110 110 710 420 189 367 316 159 240 122 280 185 100 500 350 230 450 470 100 125 107,5 3/6 8981/145 145 860 420 204 369 316 174 265 133 270 200 103 500 350 230 450 470 100 125 128 Abmessungen in MM Bild Nr Typ CNW / Drossel1 / Drossel2 Nennstrom [A] Verluste [W] Netzdrossel 1 [mm] Saugkreisdrossel 2 [mm] Kondensatoren [mm] Gewicht [kg] L B1/B2 H N1 N2 L B H N1 N2 L B H N1 N2 N3 N4 3/6 8981/180 180 1000 420 234 368 316 204 300 135 315 224 107 500 260 200 450 470 100 – 157 3/6 8981/200 200 1100 420 234 369 316 204 300 150 280 224 120 500 260 400 450 470 100 – 165 3/6 8981/230 230 950 480 220 417 356 184 300 170 280 224 135 500 350 100 450 470 100 125 175 3/6 8981/270 270 1140 480 250 416 356 214 360 223 310 264 142 500 200 300 450 470 100 – 223 3/6 8981/330 330 1570 480 250 465 356 214 360 223 310 264 142 500 370 160 450 470 100 125 243 3/6 8981/370 370 1680 480 250 467 356 214 420 206 364 316 143 500 500 160 450 470 100 275 252 3/6 8981/400 400 1410 480 250 464 356 214 420 204 363 316 143 500 370 400 450 470 100 125 257 3/6 8981/450 450 1500 480 250 510 356 214 420 220 363 316 158 500 550 160 450 470 100 275 284 3/6 8981/550 550 1850 480 250 506 356 214 420 235 364 316 174 500 550 160 450 470 100 275 298 3/6 8981/650 650 2090 480 250 589 356 214 420 268 363 316 204 500 550 510 450 470 100 275 357 Bild Nr. Typ CNW / Drossel 1 / Drossel 2 Nennstrom [A] Verluste [W] 3/6 8981/800 3/3 800 2510 3/6 8981/1000 3/3 1000 2650 3/6 8981/1200 3/3 1200 3030 REOWAVE®passive in IP00 REOWAVE®passive in IP20 Datenblatt Alle Daten und Konfigurationen finden Sie in unserem Produktdatenblatt. Download Datenblatt
Schwingmagnet REOVIB WI 111

IP 00, für Montage auf DIN-Schiene Beschreibung Standardbaureihe im Vollverguss, Leistungen bis 350 VA bei 3000 1/min oder 6000 1/min Befestigung über Rundbohrung, Grundplatte oder Langloch Kabelausführung nach unten oder seitlich Vorteile optimales Größen-/Leistungsverhältnis gute Justierbarkeit sichere Befestigung durch solide Grundplatte bzw.Kernbohrungen kompakter und robuster Aufbau Typische Anwendungen Verpackungs- u. Waagenindustrie für Zuführ- u. Sortiervorgänge, Automatisierungsprozesse bei Einsatz von Antrieben mit Schwingmagneten Technische Daten Typen Max. Nennluftspalt [mm] Leistung bei 3000 1/min [VA] Nennstrom = thermischer Nennstrom bei 230 V [N] Spitzenzugkraft bei Nennluftspalt [N] Gewicht [kg] 6000 1/min [VA] Magnet Anker REOVIB WI 111/3 2 15 0,065 5 0,135 0,025 REOVIB WI 111/5 1 60 0,26 38 0,405 0,085 REOVIB WI 111/6 2,5 70 0,3 24 0,58 0,11 REOVIB WI 111/7 3 140 0,6 45 1,15 0,165 REOVIB WI 111/9 3 350 1,5 150 1,98 0,33 Technische Abmessungen </tr Typen a b c d e f1 f2 f3 g h i k l l1 m ⌀n ⌀o p ⌀r s ⌀t REVIB WI 111/3 44,4 26,4 30 32 2 42 9 5 30 12 10 4,2 22 20 22 4,2 4,4 – 4,4 20 3,6 REVIB WI 111/5 61,5 31,5 45 50 3 63 14 7,5 45 16 15 3 43 35 36 4,2 4,4 15 5,1 28 5,1 REVIB WI 111/6 64 42 45 50 3 63 14 7,5 45 20,5 15 – 43 35 36 4,2 4,4 15 5,1 28 5,1 REVIB WI 111/7 78 47 54 60 3 77 17 10 54 21 20 4,5 45 40 45 7 5,5 20 6,5 37 6,5 REVIB WI 111/9 90 56 66 83 3 88 19 11 66 32,5 22 – 66 50 66 7 6,4 44 8,1 44 8,1 Datenblatt Alle Daten und Konfigurationen finden Sie in unserem Produktdatenblatt. Download Datenblatt Zertifizierungen
