EMV Filter N CNW 105
Dreiphasen-Netzfilter (4 Leiter) mit hoher Dämpfung (3 A – 150 A) Beschreibung NEUE BAUREIHE! Die neue Baureihe punktet nicht nur durch eine schnellere Lieferzeit, sondern auch durch die Ressourcenschonung sowie die Effektivitätssteigerung. Empfohlenes Filter für die Entstörung nach EN 55011, Klasse A und EN 61800-3, Kategorie C2. Durch den Einsatz eines REO-Dreiphasen-Netzfilters CNW 105 wird der Störpegel unter vorgeschriebenen Maximalwert reduziert.REO Netzfilter eignen sich für Einzel- und Sammelentstörung. Solange bei der Sammelentstörung der Nennstrom der einzelnen Phasen unter dem erlaubten Maße bleibt, können beliebig viele Geräte entstört werden. Vorteile kleine Abmessungen schneller Anschluss geringe Erwärmung berührungssichere Klemmen gutes Dämpfungsverhalten bei kleinem Ableitstrom Typische Anwendungen Stromversorgung für Datentechnik, Telekommunikation, medizinische Geräte, Industrieanlagen Technische Daten Gemäß: IEC/EN 60939 / IEC 950 / UL 1283 Prüfspannung: L-L 2100 V, DC 1s, L-PE 2700 V, DC 1s Überlast: 1,5 x I 1 min/h Klimakategorie: DIN IEC 68 Teil 1 25/085/21 Type Nennspannung [V] Nennstrom [A] Arbeitstrom[mA] Cx [μF] Cy nF] L [mH] R [MOhm] Frequenz[Hz] N CNW 105/3 3×500 4×3 <1 0,5 30 4,0 1,12 50/60 N CNW 105/6 3×500 4×6 <1 0,5 30 2,4 1,12 50/60 N CNW 105/10 3×500 4×10 <1 0,5 30 1,0 1,12 50/60 N CNW 105/16 3×500 4×16 <1 1 43 1,6 1,12 50/60 N CNW 105/25 3×500 4×25 <1 1 43 1,4 1,12 50/60 N CNW 105/36 3×500 4×36 <1 2,2 44 1,2 1,12 50/60 N CNW 105/50 3×500 4×50 <1 2,2 44 0,75 1,12 50/60 N CNW 105/80 3×500 4×80 <3,5 3,3 111 0,5 1,12 50/60 N CNW 101/120 3×500 4×120 <3,5 3,3 111 0,36 1,12 50/60 CNW 105/150 3×500 4×150 <3,5 3,3 111 0,36 1,12 50/60 Abmessungen in mm Type Gehäuse Anschluss PE-Anschluss B1[mm] B2[mm] B2[mm] D[mm] H[mm] L1[mm] L2[mm] L3[mm] CNW 105/3 A Flachstecker 6,3 mm Flachsteckerfahne 53 – – 5,3 40 110 100 90 CNW 105/6 A Flachstecker 6,3 mm Flachsteckerfahne 53 – – 5,3 40 110 100 90 CNW 105/10 A Flachstecker 6,3 mm Flachsteckerfahne 53 – – 5,3 40 110 100 90 CNW 105/16 B Klemme 4mm² Erdungsbolzen (M6) 98 80 70 5,0 70 177 150 90 CNW 105/25 B Klemme 6mm² Erdungsbolzen (M6) 98 80 70 5,0 70 179 150 90 CNW 105/36 B Klemme 10mm² Erdungsbolzen (M6) 148 135 120 7,0 70 269 240 160 CNW 105/50 B Klemme 25mm² Erdungsbolzen (M6) 148 135 120 7,0 70 278 240 160 CNW 105/80 B Klemme 25mm² Erdungsbolzen (M10) 168 155 140 7,0 90 303 240 160 CNW 105/120 B Klemme 50mm² Erdungsbolzen (M12) 168 155 140 7,0 90 331 240 160 CNW 105/150 B Klemme 50mm² Erdungsbolzen (M12) 168 155 140 7,0 90 331 240 160 Datenblatt Alle Daten und Konfigurationen finden Sie in unserem Produktdatenblatt. Download Datenblatt Zertifizierungen

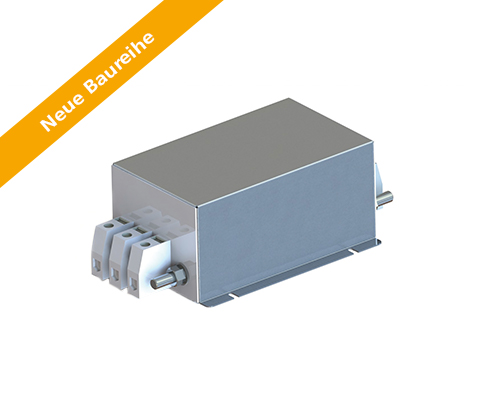

EMV Filter N CNW 103
Dreiphasen-Netzfilter (3 Leiter) mit hoher Dämpfung (3 A – 180 A) Beschreibung NEUE BAUREIHE! Die neue Baureihe punktet nicht nur durch eine schnellere Lieferzeit, sondern auch durch die Ressourcenschonung sowie die Effektivitätssteigerung. Empfohlenes Filter für die Entstörung nach EN 55011, Klasse A und EN 61800-3, Kategorie C2. Spezieller Einbau – Spezielle Anschlüsse. Aus Platzgründen und aus Gründen der Montage kann es sinnvoll sein, andere Anschlüsse als Klemmen zu verwenden. Wird ein Filter immer an derselben Stelle eingebaut, kann REO Ihren individuellen Filter bauen. Egal, ob Bolzen, Leitung oder andere mögliche Anschlüsse. Vorteile kleine Abmessungen schneller Anschluss geringe Erwärmung berührungssichere Klemmen gutes Dämpfungsverhalten bei kleinem Ableitstrom Einsatz in Industrieanwendungen Typische Anwendungen Frequenzumrichter für Motorantriebe z.B. Aufzüge, Fördertechnik, Pumpen, Lüftungs- und Klimatechnik, Industrieanwendungen, Windenergieanlagen und Stromversorgungen Technische Daten Gemäß: IEC/EN 60939 / IEC 950 / UL 1283 Prüfspannung: L-L 2100 V, DC 1s, L-PE 2700 V, DC 1s Überlast: 1,5 x I 1 min/h Klimakategorie: DIN IEC 68 Teil 1 25/085/21 Type Nennspannung [V] Nennstrom [A] Arbeitstrom[mA] Cx [μF] Cy [nF] L [mH] R [kOhm] Frequenz[Hz] CNW 103/3 3×500 3×3 <1 0,5 30 3,0 1,12 50/60 Hz CNW 103/6 3×500 3×6 <1 0,5 30 2,2 1,12 50/60 Hz CNW 103/10 3×500 3×10 <1 0,5 30 1,7 1,12 50/60 Hz N CNW 103/16 3×500 3×16 <<1 1,0 39 1,5 1,12 50/60 Hz N CNW 103/25 3×500 3×25 <1 1,0 39 1,2 1,12 50/60 Hz N CNW 103/36 3×500 3×36 <1,5 2,2 60 1,5 1,12 50/60 Hz N CNW 103/50 3×500 3×50 <1,5 2,2 60 0,9 1,12 50/60 Hz N CNW 103/80 3×500 3×80 <5 2,75 197 0,4 1,12 50/60 Hz N CNW 103/120 3×500 3×120 <5 2,75 197 0,25 1,12 50/60 Hz N CNW 103/150 3×500 3×150 <5 2,75 197 0,8 1,12 50/60 Hz N CNW 103/180 3×500 3×180 <5 2,75 197 0,8 1,12 50/60 Hz Abmessungen in mm Type Gehäuse Anschluss PE-Anschluss B1[mm] B2[mm] B2[mm] D[mm] H[mm] L1[mm] L2[mm] L3[mm] CNW 103/3 A Flachstecker 6,3 mm Flachsteckerfahne 53 – – 5,3 40 110 100 90 CNW 103/6 A Flachstecker 6,3 mm Flachsteckerfahne 53 – – 5,3 40 110 100 90 CNW 103/10 A Flachstecker 6,3 mm Flachsteckerfahne 53 – – 5,3 40 110 100 90 N CNW 103/16 B Klemme 4mm² Erdungsbolzen (M6) 98 80 70 5,0 70 177 150 90 N CNW 103/25 B Klemme 6mm² Erdungsbolzen (M6) 98 80 70 5,0 70 179 150 90 N CNW 103/36 B Klemme 10mm² Erdungsbolzen (M6) 148 135 120 7,0 70 229 200 160 N CNW 103/50 B Klemme 16mm² Erdungsbolzen (M6) 148 135 120 7,0 70 238 200 160 N CNW 103/80 B Klemme 25mm² Erdungsbolzen (M10) 168 155 140 7,0 90 303 240 160 N CNW 103/120 B Klemme 50mm² Erdungsbolzen (M12) 168 155 140 7,0 90 331 240 160 N CNW 103/150 B Klemme 50mm² Erdungsbolzen (M12) 168 155 140 7,0 90 331 240 160 N CNW 103/180 B Klemme 95mm² Erdungsbolzen (M12) 168 155 140 7,0 90 339 240 160 Datenblatt Alle Daten und Konfigurationen finden Sie in unserem Produktdatenblatt. Download Datenblatt Zertifizierungen
EMV Filter CNW 102
Einphasen-Netzfilter (2 Leiter, zweistufig) Beschreibung Empfohlener Filter für die Entstörung nach EN 55011, Klasse B und EN 61800-3, Kategorie C1. Preisgünstiger Filter, der durch seine kleinen Abmessungen und die sehr guten Dämpfungswerte bei zweistufigem Aufbau gut zur direkten Montage im Gehäuse einer Störquelle geeignet ist. Der Filter ist auch als Version mit geringem Ableitstrom sowie als spezielle Medizinversion (ohne Y-Kondensatoren) erhältlich. Optional kann der Filter auch mit Überspannungsschutz geliefert werden. Durch den Anschluss mit isolierten Flachsteckern kann eine schnelle Montage durchgeführt werden. Es sind aber auch Versionen mit anderen Anschlussmöglichkeiten (Klemme / Litze) realisierbar. Vorteile kleine Abmessungen schneller Anschluss berührungssicher beim Einsatz isolierter Flachstecker sehr hohes Dämpfungsverhalten bei kleinem Ableitstrom auch als Medizinversion oder Version mit geringemAbleitstrom erhältlich optional mit Überspannungsschutz UL-Abnahme der kompletten Baureihe – E217177 (nicht für N- und MED-Versionen) Typische Anwendungen Schaltnetzteile der Industrieelektronik, Frequenzumrichter für Motorantriebe, Stromversorgungen, Medizin- und Telekommunikationstechnik, DC-Applikationen Technische Daten Gemäß: IEC/EN 60939 / IEC 950 / UL 1283 Prüfspannung: L-N 2100 V, DC 1s, L/N-PE 2700 V, DC 1s Überlast: 1,5 x I 1 min/h Klimakategorie: DIN IEC 68 Teil 1 25/085/21 Type Nennspannung [V] Nennstrom [A] Arbeitstrom[mA] Cx [μF] Cy nF] L [mH] R [kOhm] CNW 102/3 250 3 <3,5 0,94 20 13,6 560 CNW 102/6 250 6 <3,5 0,94 20 7,8 560 CNW 102/10 250 10 <3,5 0,94 20 3,6 560 CNW 102/16 250 16 <3,5 0,94 20 2,4 560 CNW 102/20 250 20 <3,5 0,94 20 2,0 560 CNW 102/3/N 250 3 <0,5 0,94 4,4 13,6 560 CNW 102/6/N 250 6 <0,5 0,94 4,4 7,8 560 CNW 102/10/N 250 10 <0,5 0,94 4,4 3,6 560 CNW 1022/16/N 250 16 <0,5 0,94 4,4 2,4 560 CNW 102/20/N 250 20 <0,5 0,94 4,4 2,0 560 CNW 102/3/MED 250 3 <0,005 0,94 – 13,6 560 CNW 102/6/MED 250 6 <0,005 0,94 – 7,8 560 CNW 102/10/MED 250 10 <0,005 0,94 – 3,6 560 CNW 102/16/MED 250 16 <0,005 0,94 – 2,4 560 CNW 102/20/MED 250 20 <0,005 0,94 – 2,0 560 Abmessungen in mm Type Anschluss/PE-Anschluss B [mm] D [mm] H [mm] L1 [mm] L2[mm] L3[kOhm] CNW 102/3 Flachstecker 6,3×0,8 50 5,3 40 87 75 65 CNW 102/6 Flachstecker 6,3×0,8 50 5,3 40 87 75 65 CNW 102/10 Flachstecker 6,3×0,8 50 5,3 40 87 75 65 CNW 102/16 Flachstecker 6,3×0,8 53 5,3 40 110 100 90 CNW 102/20 Flachstecker 6,3×0,8 53 5,3 40 110 100 90 Datenblatt Alle Daten und Konfigurationen finden Sie in unserem Produktdatenblatt. Download Datenblatt Zertifizierungen
