EMV FILTER CNW 307
Filterkombinationen, einstufig Beschreibung Der Kombifilter CNW 307 entlastet das Versorgungsnetz durch Kompensierung der Oberwellenblindleistung. Die harmonischen Oberwellen werden auf THD < 60 % reduziert. Dadurch wird der Wirkungsgrad verbessert und die Leitung entlastet. Die Netzdrossel begrenzt außerdem die auftretenden Netzstörungen, wie Stromspitzen und Spannungseinbrüche des Netzes. Zur Einhaltung der Norm EN 610003-2 oder IEEE 519 empfehlen wir den Einsatz der Baureihe CNW 898. Das integrierte Netzfilter dämpft die sehr hohen asymmetrischen und symmetrischen HF-Ströme, welche vom Umrichter verursacht werden. Vorteile kompakte Bauform verschiedene Anschlüsse (Klemme/Leitung/Schiene) möglich schneller und komfortabler Einbau Dämpfung der Stromoberwellen Begrenzung von Anlauf- und Einschaltströmen Reduzierung von Netzstörungen, Stromspitzen und Spannungseinbrüchen Erhöhung der Lebensdauer der IGBT geräuscharm Typische Anwendungen Anwendungen: Entstörung von Frequenzumrichtern mit IGBT’s bei gleichzeitiger Reduzierung der harmonischen Oberwellen PFC (Power Factor Correction) und Kommutierung (Stromübergang zwischen Thyristoren) bei schnellschaltenden Leistungshalbleitern. Reduzierung der THD-Werte (Tolal Harmonic Distortion). Technische Daten Gemäß: IEC/EN 60939 / EN 133200 Prüfspannung: L-L 2100 V, DC 1s, L-PE 2700 V, DC 1s Überlast: 1,5 x I 1 min/h Klimakategorie: DIN IEC 60068-1 (1) Spannungsabfall der Netzdrossel: Die Netzdrossel vom CNW 307/3 und CNW307/6 hat ein Uk von 4%. Ab 10 A haben Netzdrosseln ein Uk von 2%. Ableitstrom des Netzfilters: In der technischen Tabelle ist der maximale Ableitstrom unter normalen Arbeitsbedingungen dargestellt. Wenn zwei Phasen unterbrochen werden, kann der Ableitstrom 6-fache Werte annehmen. Für Europa: Frequenz: 50 Hz Kurzschlussspannung Uk: 2% (bei 400V) Spannungsabfall: 4,6 V/Strang Für Amerika: Frequenz: 60 Hz Kurzschlussspannung Uk: 4,8% (bei 200 V) Spannungsabfall: 5,5 V/Strang Type Nennspannung[V] Nennstrom[A] Induktivität [mH] Ableitstrom [mA] Kupfer[kg] Gewicht[kg] CNW 307/3 Bis 3 x 500 3 9,70 >15 0,7 2,3 CNW 307/6 Bis 3 x 500 6 4,88 >15 0,8 2,8 CNW 307/10 Bis 3 x 500 10 1,46 >15 1,2 2,8 CNW 307/16 Bis 3 x 500 16 0,91 >15 1,9 3,9 CNW 307/25 Bis 3 x 500 25 0,58 >15 2,4 5,2 CNW 307/36 Bis 3 x 500 36 0,41 >15 3,5 5,8 CNW 307/50 Bis 3 x 500 50 0,29 >30 4,6 9,4 Abmessungen in mm Type Optionen Anschluss Abmessungen [mm] Klemme Bild 1 Leitung Bild 2 L 1 L 2 L 3 B 1 B 2 H A1 A2 D CNW 307/3 4 mm² 1,5 mm² 167 153 136 90 60 175 1500 1000 7 CNW 307/6 4 mm² 1,5 mm² 167 153 136 90 60 175 1500 1000 7 CNW 307/10 4 mm² 1,5 mm² 167 153 136 90 60 175 1500 1000 7 CNW 307/16 6 mm² 2,5 mm² 207 193 176 90 60 175 1500 1000 7 CNW 307/25 6 mm² 4 mm² 307 293 276 90 60 175 1500 1000 7 CNW 307/36 10 mm² 6 mm² 307 293 276 90 60 175 1500 1000 7 CNW 307/50 16 mm² 10 mm² 387 373 356 90 60 175 1500 1000 7 Zertifizierungen
EMV FILTER CNW 304
Filterkombinationen, einstufig Beschreibung Durch den Einsatz einer Netzdrossel werden Oberschwingungen verkleinert und der Einschaltstrom begrenzt. Dadurch wird der Wirkungsgrad verbessert und die Leitung entlastet. Vorteile schneller und komfortabler Einbau kleine Standfläche Reduzierung der Kabelstränge im Schaltschrank Dämpfung der Stromoberschwingungen Drossel durch Vakuum-Prägnierung geräuscharm Anlaufstrombegrenzung Netzdrossel standardmäßig für Kurzschlussspannung von 4% bei Nennstrom Typische Anwendungen Entstörung von Frequenzumrichtern mit IGBTs bei gleichzeitiger Reduzierung der Oberwellen (nach VDE 0160/EN 61800-3 Klasse B) Technische Daten Gemäß: IEC/EN 60939 / IEC 950 / UL 1283 Prüfspannung: L-L 2100 V, DC 1s, L-PE 2700 V, DC 1s Überlast: 1,5 x I 1 min/h Klimakategorie: DIN IEC 68 Teil 1 25/085/21 Type Nennspannung [V] Nennstrom [A] Ableitstrom [mA] L [mH] Cx [µF] Cy [nF] Rx [k] Ry [k] CNW 304/80 3×400 80 >35 1,2 1,5 600 560 560 CNW 304/120 3×400 120 >35 0,5 3,5 870 560 560 CNW 304/150 3×400 150 >35 0,6 3,5 870 560 560 Abmessungen in mm Type Anschlüsse Abmessungen [mm] Klemme Erde L 1 L 2 L 3 B 1 B 2 H 1 CNW 304/80 50 mm² M10 330 315 290 190 120 216 CNW 304/120 50 mm² M10 440 420 400 280 200 248 CNW 304/150 50 mm² M10 440 420 400 280 200 248 Zertifizierungen
EMV Filter CNW 107.3/480
Hochstrom-Netzfilter (3 Leiter) Beschreibung Der EMV Filter ist speziell für die Entstörung von Hochstromanwendungen in Windkraftanlagen und Industrieanwendungen ausgelegt. Die Filter-Baureihe gibt es für die Spannungsebenen 480V und 690V. Der Filter kann in verschiedenen Gehäusevarianten geliefert werden und so unterschiedlichen Umgebungsbedingungen angepasst werden. Es sind auch Varianten für Offshore Anwendungen möglich. Vorteile speziell für große Leistungen ausgelegt optional auch für Offshore-Anwendungen geeignet kompakte Abmaße gute Wärmeableitung Schienenanschluss schnelle Montage Typische Anwendungen EMV Filter zur Entstörung von Frequenzumrichtern, Leistungselektronik und Sammelentstörungen bei hohen Leistungen in Windkraftanlagen und Industrieanlagen. Technische Daten Gemäß: IEC/EN 60939 / IEC 950 / UL 1283 Prüfspannung: L-N 2100 V,DC 1s, L/N-PE 2700 V, DC 1s Überlast: 1,5 x I 1 min/h Klimakategorie: DIN IEC 68 Teil 1 25/085/21 Nennspannung : 480 V Nennstrom : 280 – 3000 A Typ Nennspannung [V] Nennstrom [A] Ableitstrom[mA] L[μF] SCx[μF] SCy[μH] CNW 107.3/280 3×480/ 690 3×280 <300 100 40 3,8 CNW 107.3/500 3×480/ 690 3×500 <300 100 40 3,8 CNW 107.3/700 3×480/ 690 3×700 <300 100 40 3,8 CNW 107.3/1000 3×480/ 690 3×1000 <300 100 40 3,8 CNW 107.3/1600 3×480/ 690 3×1600 <500 44 50 7,6 CNW 107.3/2500 3×480/ 690 3×2500 <500 44 50 7,6 CNW 107.3/3000 3×480/ 690 3×3000 <500 40 50 7,6 Abmessungen in mm Type Anschluss PE-Anschluss L1[mm] L2[mm] L3[mm] L4[mm] B1[mm] B2[mm] L1[mm] L2[mm] L3[mm] CNW 107.3/280 30×5 M12 420 335 320 296 220 175 135 100 90 CNW 107.3/500 40×5 M12 420 335 320 296 220 175 135 100 90 CNW 107.3/700 40×10 M12 420 335 320 296 220 175 135 100 90 CNW 107.3/1000 40×10 M12 420 335 320 296 220 175 135 150 90 CNW 107.3/1600 50×10 M12 590 406 340 360 330 300 180 150 90 CNW 107.3/2500 80×15 M12 590 406 340 360 330 300 180 200 160 CNW 107.3/3000 120×15 M12 700 506 340 420 390 300 240 200 160 Datenblatt Alle Daten und Konfigurationen finden Sie in unserem Produktdatenblatt. Download Datenblatt Zertifizierungen

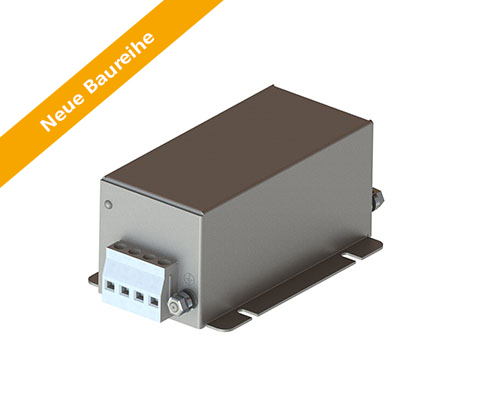

EMV Filter N CNW 105
Dreiphasen-Netzfilter (4 Leiter) mit hoher Dämpfung (3 A – 150 A) Beschreibung NEUE BAUREIHE! Die neue Baureihe punktet nicht nur durch eine schnellere Lieferzeit, sondern auch durch die Ressourcenschonung sowie die Effektivitätssteigerung. Empfohlenes Filter für die Entstörung nach EN 55011, Klasse A und EN 61800-3, Kategorie C2. Durch den Einsatz eines REO-Dreiphasen-Netzfilters CNW 105 wird der Störpegel unter vorgeschriebenen Maximalwert reduziert.REO Netzfilter eignen sich für Einzel- und Sammelentstörung. Solange bei der Sammelentstörung der Nennstrom der einzelnen Phasen unter dem erlaubten Maße bleibt, können beliebig viele Geräte entstört werden. Vorteile kleine Abmessungen schneller Anschluss geringe Erwärmung berührungssichere Klemmen gutes Dämpfungsverhalten bei kleinem Ableitstrom Typische Anwendungen Stromversorgung für Datentechnik, Telekommunikation, medizinische Geräte, Industrieanlagen Technische Daten Gemäß: IEC/EN 60939 / IEC 950 / UL 1283 Prüfspannung: L-L 2100 V, DC 1s, L-PE 2700 V, DC 1s Überlast: 1,5 x I 1 min/h Klimakategorie: DIN IEC 68 Teil 1 25/085/21 Type Nennspannung [V] Nennstrom [A] Arbeitstrom[mA] Cx [μF] Cy nF] L [mH] R [MOhm] Frequenz[Hz] N CNW 105/3 3×500 4×3 <1 0,5 30 4,0 1,12 50/60 N CNW 105/6 3×500 4×6 <1 0,5 30 2,4 1,12 50/60 N CNW 105/10 3×500 4×10 <1 0,5 30 1,0 1,12 50/60 N CNW 105/16 3×500 4×16 <1 1 43 1,6 1,12 50/60 N CNW 105/25 3×500 4×25 <1 1 43 1,4 1,12 50/60 N CNW 105/36 3×500 4×36 <1 2,2 44 1,2 1,12 50/60 N CNW 105/50 3×500 4×50 <1 2,2 44 0,75 1,12 50/60 N CNW 105/80 3×500 4×80 <3,5 3,3 111 0,5 1,12 50/60 N CNW 101/120 3×500 4×120 <3,5 3,3 111 0,36 1,12 50/60 CNW 105/150 3×500 4×150 <3,5 3,3 111 0,36 1,12 50/60 Abmessungen in mm Type Gehäuse Anschluss PE-Anschluss B1[mm] B2[mm] B2[mm] D[mm] H[mm] L1[mm] L2[mm] L3[mm] CNW 105/3 A Flachstecker 6,3 mm Flachsteckerfahne 53 – – 5,3 40 110 100 90 CNW 105/6 A Flachstecker 6,3 mm Flachsteckerfahne 53 – – 5,3 40 110 100 90 CNW 105/10 A Flachstecker 6,3 mm Flachsteckerfahne 53 – – 5,3 40 110 100 90 CNW 105/16 B Klemme 4mm² Erdungsbolzen (M6) 98 80 70 5,0 70 177 150 90 CNW 105/25 B Klemme 6mm² Erdungsbolzen (M6) 98 80 70 5,0 70 179 150 90 CNW 105/36 B Klemme 10mm² Erdungsbolzen (M6) 148 135 120 7,0 70 269 240 160 CNW 105/50 B Klemme 25mm² Erdungsbolzen (M6) 148 135 120 7,0 70 278 240 160 CNW 105/80 B Klemme 25mm² Erdungsbolzen (M10) 168 155 140 7,0 90 303 240 160 CNW 105/120 B Klemme 50mm² Erdungsbolzen (M12) 168 155 140 7,0 90 331 240 160 CNW 105/150 B Klemme 50mm² Erdungsbolzen (M12) 168 155 140 7,0 90 331 240 160 Datenblatt Alle Daten und Konfigurationen finden Sie in unserem Produktdatenblatt. Download Datenblatt Zertifizierungen
EMV Filter CNW 102
Einphasen-Netzfilter (2 Leiter, zweistufig) Beschreibung Empfohlener Filter für die Entstörung nach EN 55011, Klasse B und EN 61800-3, Kategorie C1. Preisgünstiger Filter, der durch seine kleinen Abmessungen und die sehr guten Dämpfungswerte bei zweistufigem Aufbau gut zur direkten Montage im Gehäuse einer Störquelle geeignet ist. Der Filter ist auch als Version mit geringem Ableitstrom sowie als spezielle Medizinversion (ohne Y-Kondensatoren) erhältlich. Optional kann der Filter auch mit Überspannungsschutz geliefert werden. Durch den Anschluss mit isolierten Flachsteckern kann eine schnelle Montage durchgeführt werden. Es sind aber auch Versionen mit anderen Anschlussmöglichkeiten (Klemme / Litze) realisierbar. Vorteile kleine Abmessungen schneller Anschluss berührungssicher beim Einsatz isolierter Flachstecker sehr hohes Dämpfungsverhalten bei kleinem Ableitstrom auch als Medizinversion oder Version mit geringemAbleitstrom erhältlich optional mit Überspannungsschutz UL-Abnahme der kompletten Baureihe – E217177 (nicht für N- und MED-Versionen) Typische Anwendungen Schaltnetzteile der Industrieelektronik, Frequenzumrichter für Motorantriebe, Stromversorgungen, Medizin- und Telekommunikationstechnik, DC-Applikationen Technische Daten Gemäß: IEC/EN 60939 / IEC 950 / UL 1283 Prüfspannung: L-N 2100 V, DC 1s, L/N-PE 2700 V, DC 1s Überlast: 1,5 x I 1 min/h Klimakategorie: DIN IEC 68 Teil 1 25/085/21 Type Nennspannung [V] Nennstrom [A] Arbeitstrom[mA] Cx [μF] Cy nF] L [mH] R [kOhm] CNW 102/3 250 3 <3,5 0,94 20 13,6 560 CNW 102/6 250 6 <3,5 0,94 20 7,8 560 CNW 102/10 250 10 <3,5 0,94 20 3,6 560 CNW 102/16 250 16 <3,5 0,94 20 2,4 560 CNW 102/20 250 20 <3,5 0,94 20 2,0 560 CNW 102/3/N 250 3 <0,5 0,94 4,4 13,6 560 CNW 102/6/N 250 6 <0,5 0,94 4,4 7,8 560 CNW 102/10/N 250 10 <0,5 0,94 4,4 3,6 560 CNW 1022/16/N 250 16 <0,5 0,94 4,4 2,4 560 CNW 102/20/N 250 20 <0,5 0,94 4,4 2,0 560 CNW 102/3/MED 250 3 <0,005 0,94 – 13,6 560 CNW 102/6/MED 250 6 <0,005 0,94 – 7,8 560 CNW 102/10/MED 250 10 <0,005 0,94 – 3,6 560 CNW 102/16/MED 250 16 <0,005 0,94 – 2,4 560 CNW 102/20/MED 250 20 <0,005 0,94 – 2,0 560 Abmessungen in mm Type Anschluss/PE-Anschluss B [mm] D [mm] H [mm] L1 [mm] L2[mm] L3[kOhm] CNW 102/3 Flachstecker 6,3×0,8 50 5,3 40 87 75 65 CNW 102/6 Flachstecker 6,3×0,8 50 5,3 40 87 75 65 CNW 102/10 Flachstecker 6,3×0,8 50 5,3 40 87 75 65 CNW 102/16 Flachstecker 6,3×0,8 53 5,3 40 110 100 90 CNW 102/20 Flachstecker 6,3×0,8 53 5,3 40 110 100 90 Datenblatt Alle Daten und Konfigurationen finden Sie in unserem Produktdatenblatt. Download Datenblatt Zertifizierungen
