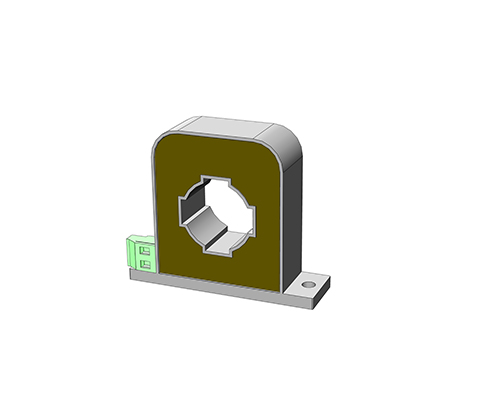

PASSIVER STROMWANDLER BAUREIHE IN-D
Differenzstromwandler Beschreibung Der Differenzstromwandler ermöglicht an ein- oder dreiphasigen Versorgungskabeln oder Einzelleitungen die Messung des Differenzstromes. Beide stromführenden Leiter (Hin- und Rückleiter) werden durch die Stromöffnung des Stromwandlers durchgeführt. Die Strommessung erfolgt durch den Vergleich der Hin- und Rückleiter. Jede Abweichung wird am Ausgang des Differenzstromwandlers angezeigt. Durch die Verwendung hochpermeabler Werkstoffe ist eine typische Stromabweichung ab 10 mA gegeben. Die große Öffnung ermöglicht im weiten Bereich das direkte Durchführen der Versorgungsleitungen mit Ausnahme des Schutzleiters. Durch die hohe Stromempfindlichkeit ist eine Auswertung in mehreren Stufen möglich: Stufe 1: Ankündigung eines Fehler Stufe 2: Alarm Stufe 3: Abschaltung Vorteile Messung ab 25 Hz bis 400 Hz Nanokristalliner Kern Wandler zur Differenzstrommessung hochwertige Isoliermaterialien nach UL gelistet (z.B. UL94VO) sichere elektrisch getrennte Primär- und Sekundärstromkreise robuste Gehäusebauformen (horizontale / vertikale Montage) variable Anschlüsse vielseitiges Gehäuseangebot mit diversen Durchstecköffnungen Differenzstrombereich von 2 – 50 A Typische Anwendungen Industrie, Erneuerbare Energien, Mess- und Prüftechnik, Energie-, Automatisierungs- und Gebäudetechnik Technische Daten KriechstreckedCp181818888181818 Typ 2 4 8 29 30 40 30 40 50 Gehäuse A Gehäuse B Gehäuse C Primärstrom [A] IPN 0,1 – 1 0,1 – 2 0,1 – 4 0,1 – 10 0,1 – 10 0,1 – 10 0,1 – 10 0,1 – 10 0,1 – 10 Max. Primärstrom [A] ImaxPN 2 4 8 20 30 40 30 40 50 Therm. Kurzzeitstrom ITK 0,5 0,5 0,5 3,6 3,6 3,6 9 9 9 Sekundärstrom [mA] IaN 2 4 4 20 10 5 20 16,67 10 Leistung [VA] Psek 0,004 0,008 0,016 0,030 0,030 0,015 0,06 0,05 0,06 Übersetzungsverhältnis KN 500 500 1000 500 1000 2000 500 600 1000 Bürdenwiderstand [Ω] RB 1000 500 1000 75 300 600 150 180 600 Bürdenspannung [V] URB 2,0 2,0 4,0 1,5 3,0 3,0 3,0 3,0 6,0 Messgenauigkeit 50 Hz [%] FU ≤ 1 ≤ 1 ≤ 1 ≤ 1 ≤ 1 ≤ 1 ≤ 1 ≤ 1 ≤ 1 Umgebungstemperatur [°C] TA -10 bis +50 -10 bis +50 -10 bis +50 -10 bis +50 -10 bis +50 -10 bis +50 -10 bis +50 -10 bis +50 -10 bis +50 Frequenzbereich [Hz] f 25 bis 400 25 bis 400 25 bis 400 25 bis 400 25 bis 400 25 bis 400 25 bis 400 25 bis 400 25 bis 400 Isolationsprüfspannung Primär / Sekundär /2 sek [kVac] VP 3 3 3 3 3 3 3 3 3 Anschluss A Flach 6,3 x 0,8 / SteckanschlussMKS 1853 / Klemme 1,5 mm² Lagertemperatur TS -25 bis +85 -25 bis +85 -25 bis +85 -25 bis +85 -25 bis +85 -25 bis +85 -25 bis +85 -25 bis +85 -25 bis +85 Spulenwiderstand RS 11 11 46 4,5 19 65 5,5 6,5 21 Gewicht m 0,068 0,068 0,070 0,278 0,278 0,290 0,280 0,280 0,290 Normen EN/IEC 61869-1/2 Kriechstromfestigkeit CTI Gehäuse / Gießharz 550/660M oder 400/600M Luftstrecke dCI 16 16 16 7 7 7 16 16 16 Abmessungen in MM Typ Gehäuse PIN-Anschluss [mm²] h [mm] b1/b2 [mm] t [mm] DL/DL1 [mm] FS [mm] p/s [mm] a [mm] c [mm] f [mm] e [mm] l [mm] IN-D / 2 A 1 – 2 38 38/54 20 13 / – 6,3 x 0,8 – 30 47 4,8 – 9 IN-D / 4 A 1 – 2 38 38/54 20 13 / – 6,3 x 0,8 – 30 47 4,8 – 9 IN-D / 8 A 1 – 2 38 38/54 20 13 / – 6,3 x 0,8 – 30 47 4,8 – 9 IN-D / 20 B MKS1853 55 50/68 26 20,2 / – – 45 / 45 60 13 4,3 6 x 4,0 23 IN-D / 30 B MKS1853 55 50/68 26 20,2 / – – 45 / 45 60 13 4,3 6 x 4,0 23 IN-D / 40 B MKS1853 55 50/68 26 20,2 / – – 45 / 45 60 13 4,3 6 x 4,0 23 IN-D / 30 C Klemme 83 100/70 28 35 / 38 – 86 / – 14 – 7 – – IN-D / 40 C Klemme 83 100/70 28 35 / 38 – 86 / – 14 – 7 – – IN-D / 30 C Klemme 83 100/70 28 35 / 38 – 86 / – 14 – 7 – – Datenblatt Alle Daten und Konfigurationen finden Sie in unserem Produktdatenblatt. Download Datenblatt Zertifizierungen
