Stelltransformator RTEU 230 V
Einphasen-Säulen-Stelltransformatoren (Sparwicklung, ± Verstellung, IP00) Beschreibung REO Säulen-Stelltransformatoren mit ± Verstellung werden in Verbindung mit REO Transformatoren zur perfekten Lösung – so wird die doppelte Leistung ermöglicht. Alle Produkte der Baureihe werden mit UL-gelisteten Materialien geliefert. Die REO-Konstruktion ermöglicht eine einfache Handhabung und eine hysteresefreie Verstellung der Ausgangsspannung auch bei hoher Verstellgeschwindigkeit des Antriebsmotors. So eignen sich REO Säulenstelltrafos perfekt für hohe Leistungsverstellung. REO-Säulen-Stelltransformatoren entsprechen der EN 61558-2-14 Vorteile hohe Einstellgenauigkeit (nur ca. 0,7 V Windungsspannung) keine Erzeugung von Oberwellen (saubere Sinusausgangsspannung) hohe Überlastbarkeit im Kurzzeitbetrieb keine EMV-Störungen Technische Daten RTEU Eingangsspannung 230 V 400 V Ausgangsspannung ± 0 – 230 V 2x ± 0 – 200 V Ausgangsstrom 8,5 – 435,0 A 250 A Ausgangsleistung 2,0 – 100,0 kVA Frequenzbereich 50/60 Hz Schaltgruppe I0 Schutzart IP 00 – IP 20 Technische Daten RTEU-S Eingangsspannung 230 V 400 V Ausgangsspannung ± 0 – 230 V 2x ± 0 – 200 V Ausgangsstrom 47 – 1360 A Ausgangsleistung 18,0 – 300,0 kVA Frequenzbereich 50/60 Hz Schaltgruppe Spar Schutzart IP 00 – IP 20 Technische Daten RTGE Eingangsspannung 230 V 400 V Ausgangsspannung 0 – 240 V 0 – 440 V Ausgangsstrom 8,3 – 290,0 A Ausgangsleistung 2,0 – 128,0 kVA Frequenzbereich 50/60 Hz Schaltgruppe li0 Schutzart IP 00 – IP 20 Datenblatt Alle Daten und Konfigurationen finden Sie in unserem Produktdatenblatt. Download Datenblatt
Stelltransformator RTE 230 V
Einphasen-Säulen-Stelltransformatoren (Sparwicklung, IP00) Beschreibung Die REO Säulen-Stelltransformatoren ergänzen die Baureihen REOVAR für Ströme bis 1000 A zur feinstufigen Verstellung der Ausgangsspannung bei konstantem Strom am Ausgang. Die Kurvenform der Sinuswelle bleibt erhalten – somit enstehen keine EMV-Probleme über den gesamten Stellbereich. Alle Produkte der Baureihe werden mit UL-gelisteten Materialien geliefert. Die REO-Konstruktion ermöglicht eine einfache Handhabung der Kohlerolle und der Spindel und der Kupfer-Kegelradantrieb erlaubt eine hysteresefreie Verstellung der Ausgangsspannung auch bei hoher Verstellgeschwindigkeit des Antriebsmotors. So eignen sich REO Säulenstelltrafos perfekt für hohe Leistungsverstellung. REO-Säulen-Stelltransformatoren entsprechen der EN 61558-2-14 Vorteile hohe Einstellgenauigkeit (nur ca. 0,7 V Windungsspannung) keine Erzeugung von Oberwellen (saubere Sinusausgangsspannung) hohe Überlastbarkeit im Kurzzeitbetrieb keine EMV-Störungen Technische Daten RTE Eingangsspannung 230 V 400 V Ausgangsspannung 0 – 230 V 0 – 400 V Ausgangsstrom 8,5 – 435,0 A 250 A Ausgangsleistung 2,0 – 100,0 kVA Frequenzbereich 50/60 Hz Schaltgruppe Spar Schutzart IP 00 – IP 20 Technische Daten RTE-S Eingangsspannung 230 V 400 V Ausgangsspannung 0 – 230 V 0 – 400 V Ausgangsstrom 47 – 1360 A Ausgangsleistung 18 – 300 kVA Frequenzbereich 50/60 Hz Schaltgruppe Spar Schutzart IP 00 – IP 20 Technische Daten RTEU Eingangsspannung 230 V 400 V Ausgangsspannung ± 0 – 230 V 2x ± 0 – 200 V Ausgangsstrom 8,5 – 435,0 A 250 A Ausgangsleistung 2,0 – 100,0 kVA Frequenzbereich 50/60 Hz Schaltgruppe I0 Schutzart IP 00 – IP 20 Technische Daten RTEU-S Eingangsspannung 230 V 400 V Ausgangsspannung ± 0 – 230 V 2x ± 0 – 200 V Ausgangsstrom 47 – 1360 A Ausgangsleistung 18,0 – 300,0 kVA Frequenzbereich 50/60 Hz Schaltgruppe Spar Schutzart IP 00 – IP 20 Technische Daten RTGE Eingangsspannung 230 V 400 V Ausgangsspannung 0 – 240 V 0 – 440 V Ausgangsstrom 8,3 – 290,0 A Ausgangsleistung 2,0 – 128,0 kVA Frequenzbereich 50/60 Hz Schaltgruppe li0 Schutzart IP 00 – IP 20 Datenblatt Alle Daten und Konfigurationen finden Sie in unserem Produktdatenblatt. Download Datenblatt

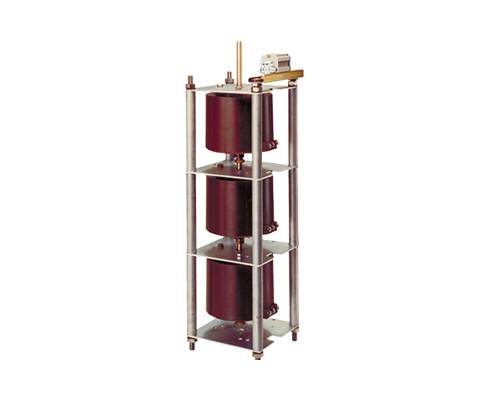

Stelltransformator REOVAR DRRTO/DRRTOSPW
Dreiphasen-Ringstelltransformatoren (Sparwicklung, IP 00) Beschreibung REOVAR Ringstelltransformatoren vom Marktführer für variable Trafos regeln die Ausgangsspannung feinstufig bei konstantem Strom am Ausgang. Unsere Ringstelltransformatoren eignen sich für Frequenzen von 50 – 400 Hz – andere Frequenzen auf Anfrage. Der besondere Vorteil dieser Baureihen ist die Beibehaltung der Sinusform – somit entstehen keine EMV-Probleme. Die besondere Kernwicklung von REO erzeugt keine Streufelder und einen geringen Spannungsfall. Eingangsspannung: 3 x 400 V 50/60 Hz Ausgangsspannung 3 x 0-400 V oder 0-450 V Umgebungstemperatur max. 40° C Schaltgruppe Stern / Spar REO-Ringstelltransformatoren entsprechen der EN 61558-2-14 Optionen Schutzart IP 20 – IP 54 Motorantrieb, digital/analog getrennte Wicklung vielseitiges Zubehör: z.B Motorsteuerung TVR 6500 Vorteile feinstufiges Verstellen von Ausgangsspannungen Frequenzen von 50 – 400 Hz keine EMV-Probleme geringe Wärmeabgabe vergleichsweise große Leistungen bei kleinen Abmessungen umfangreiches Zubehör Technische Daten Eingangsspannung 3 x 400 V Ausgangsspannung 3 x 0 – 400 V oder 3 x 0 – 450 V Ausgangsstrom 3 x 0.6 A bis 32 A Ausgangsleistung 0,66 kVA bis 24,9 kVA Frequenzbereich 50 – 400 Hz Umgebungstemperatur max. 40° C Schaltgruppe Stern/Spar Schutzart IP 00 – IP 20 Datenblatt Alle Daten und Konfigurationen finden Sie in unserem Produktdatenblatt. Download Datenblatt
Stelltransformator DRTEU
Dreiphasen-Säulen-Stelltransformatoren (Sparwicklung, ± Verstellung) Beschreibung REO Säulen-Stelltransformatoren mit ± Verstellung werden in Verbindung mit REO Transformatoren zur perfekten Lösung – so wird die doppelte Leistung ermöglicht. Die Kurvenform der Sinuswelle bleibt erhalten – somit enstehen keine EMV-Probleme über den gesamten Stellbereich. Alle Produkte der Baureihe werden mit UL-gelisteten Materialien geliefert. Die REO-Konstruktion ermöglicht eine einfache Handhabung und eine hysteresefreie Verstellung der Ausgangsspannung auch bei hoher Verstellgeschwindigkeit des Antriebsmotors. So eignen sich REO Säulenstelltrafos perfekt für hohe Leistungsverstellung. REO-Säulen-Stelltransformatoren entsprechen der EN 61558-2-14 Vorteile feinstufiges Verstellen von Ausgangsspannungen verlustarme Kerne Vakuum imprägnierte Wicklungen praktisch wartungsfrei UL-gelistete Materialien erhältlich in IP 00 und IP 20 umfangreiches Zubehör Technische Daten DRTEU Eingangsspannung 3x 400 V Ausgangsspannung 3 x ± 0 – 400 V, 3 x ± 0 – 500 V Ausgangsstrom 3 x 8,7 – 208 A Ausgangsleistung 6,0 – 153 kVA Frequenzbereich 50/60 Hz Schaltgruppe Stern/Spar Schutzart IP 00 – IP 20 Technische Daten DRTEU-S Eingangsspannung 3 x 400 V, 3 x 0 – 400 V, 3 X 0 – 660 V Ausgangsspannung 3 x ± 0 – 400 V Ausgangsstrom 3 x 21,5 – 557,0 Ausgangsleistung 15 – 384 kVA Frequenzbereich 50/60 Hz Schaltgruppe Stern/Spar Schutzart IP 00 – IP 20 Technische Daten DRTGE Eingangsspannung 3 x 400 V Ausgangsspannung 3 x 0 – 400 V, 3 x 0 660 V Ausgangsstrom 3 x 84 – 336,0 A Ausgangsleistung 3 – 384 kVA Frequenzbereich 50/60 Hz Schaltgruppe Stern/Spar Schutzart IP 00 – IP 20 Optionen für Stelltransformatoren Handantrieb mittels Spindel mit Ergänzung “SP” (senkrechte Spindel) Handantrieb mittels Spindelkegelradantrieb mit Ergänzung “SPW” (waagerechte Spindel) Schaltung ± U Motorantriebe AC-Motorantrieb 230 V 50/60 Hz mit Ergänzung “MoK” DS-Motorantrieb 3 x 400/230 V 50/60 Hz mit Ergänzung “Mo” Gehäuseausführungen Sind in der Standardschutzarzt IP 20 auch in der Standard-Lackierung RAL 7035 lieferbar. Ausgangsspannung Falls eine Konstanthaltung der Ausgangsspannung erforderlich ist, hat REO entsprechende Regler im Lieferprogramm, wie z.B.: Nachlaufregler NLR 7000 für Drehstrommotoren, Dreipunktregler NLR 2012 für AC-Motoren weitere Sonderausführungen auf Anfrage Datenblatt Alle Daten und Konfigurationen finden Sie in unserem Produktdatenblatt. Download Datenblatt
Stelltransformator DRTE
Dreiphasen-Säulen-Stelltransformatoren (Sparwicklung, IP 00) Beschreibung Die REO Säulen-Stelltransformatoren ergänzen die Baureihen REOVAR für Ströme bis 1000A zur feinstufigen Verstellung der Ausgangsspannung bei konstantem Strom am Ausgang.Die Kurvenform der Sinuswelle bleibt erhalten – somit enstehen keine EMV-Probleme über den gesamten Stellbereich.Alle Produkte der Baureihe werden mit UL-gelisteten Materialien geliefert.Die REO-Konstruktion ermöglicht eine einfache Handhabung der Kohlerolle und der Spindel und der Kupfer-Kegelradantrieb erlaubt eine hysteresefreie Verstellung der Ausgangsspannung auch bei hoher Verstellgeschwindigkeit des Antriebsmotors. So eignen sich REO Säulenstelltrafos perfekt für hohe Leistungsverstellung. REO-Säulen-Stelltransformatoren entsprechen der EN 61558-2-14 Vorteile feinstufiges Verstellen von Ausgangsspannungen verlustarme Kerne Vakuum imprägnierte Wicklungen praktisch wartungsfrei UL-gelistete Materialien erhältlich in IP00 und IP20 umfangreiches Zubehör Technische Daten DRTE Eingangsspannung 3x 400 V , 3x 500 V Ausgangsspannung 3 x 0 – 400 V, 3 x 0 – 500 V Ausgangsstrom 3 x 8,7 – 208 A Ausgangsleistung 6,0 – 153 kVA Frequenzbereich 50/60 Hz Schaltgruppe Stern/Spar Schutzart IP 00 – IP 20 Technische Daten DRTE-S Eingangsspannung 3x 400 V Ausgangsspannung 3 x 0 – 400 V, 3 x 0 – 690 V Ausgangsstrom 3 x 21,5 – 557,0 A Ausgangsleistung 15 – 400 kVA Frequenzbereich 50/60 Hz Schaltgruppe Stern/Spar Schutzart IP 00 – IP 20 Optionen für Stelltransformatoren Handantrieb mittels Spindel mit Ergänzung “SP” (senkrechte Spindel) Handantrieb mittels Spindelkegelradantrieb mit Ergänzung “SPW” (waagerechte Spindel) Schaltung ± U Motorantriebe AC-Motorantrieb 230 V 50/60 Hz mit Ergänzung “MoK” DS-Motorantrieb 3 x 400/230 V 50/60 Hz mit Ergänzung “Mo” Gehäuseausführungen Sind in der Standardschutzarzt IP 20 auch in der Standard-Lackierung RAL 7035 lieferbar. Ausgangsspannung Falls eine Konstanthaltung der Ausgangsspannung erforderlich ist, hat REO entsprechende Regler im Lieferprogramm, wie z.B.: Nachlaufregler NLR 7000 für Drehstrommotoren, Dreipunktregler NLR 2012 für AC-Motoren weitere Sonderausführungen auf Anfrage Datenblatt Alle Daten und Konfigurationen finden Sie in unserem Produktdatenblatt. Download Datenblatt
REOLINE Plus DC-S/D
REOLINE Labor-Stromversorgungen (digital, Sparwicklung) Beschreibung Die Laborstelltransformatoren aus der Reihe REOLINE sind ausgestattet mit digitaler Anzeige, Sparwicklung und stufenlos einstellbarer Ausgangsspannung von 0…200 VDC. Die absolute Nullstellung bewirkt den spannungslosen Zustand bei Stellung 0. Die regelbare Spannungsversorgung ist geeignet für den Einsatz in Laboren, im Prüf- und Servicebereich oder in Werkstätten. Vorteile Netzanschlussleitung 2m lang beleuchteter Netzschalter mit integriertem thermischen Schutzschalter Ringstelltransformator mit absoluter Nullstellung Sicherheitsbuchsen 4mm am Ausgang Kurzzeitüberlastung möglich einfache Anschlussmöglichkeit erzeugt keine EMV-Störungen Änderungen auf Anfrage Restwelligkeit 48% Einschaltstrombegrenzung optional Typische Anwendungen Labor Prüffeld Werkstatt und Service Technische Daten Ausgangsspannung0 – 200 VAusgangsleistung120 – 1600 W Eingangsspannung 230 V Ausgangsstrom 0,6 – 8 A Restwelligkeit 48% Schaltgruppe Spar Max. Umgebungstemperatur + 40°C Schutzart IP20 Gefertigt nach IEC/EN 61558-2-13, IEC/EN 61010-1
REOLINE Plus DC-S/A
REOLINE Labor-Stromversorgungen (analog, Sparwicklung) Beschreibung Die Laborstelltransformatoren aus der Reihe REOLINE Plus DC-S/A sind ausgestattet mit analoger Anzeige, Sparwicklung und stufenlos einstellbarer Ausgangsspannung von 0..200 VDC. Die absolute Nullstellung bewirkt den spannungslosen Zustand bei Stellung 0. Vorteile Netzanschlussleitung 2m lang beleuchteter Netzschalter mit integriertem thermischen Schutzschalter Ringstelltransformator mit absoluter Nullstellung Sicherheitsbuchsen 4mm am Ausgang Kurzzeitüberlastung möglich einfache Anschlussmöglichkeit erzeugt keine EMV-Störungen Änderungen auf Anfrage Restwelligkeit 48% Einschaltstrombegrenzung optional Typische Anwendungen Labor Prüffeld Werkstatt und Service Technische Daten Ausgangsspannung0 – 200 VAusgangsleistung120 – 1600 W Eingangsspannung 230 V Ausgangsstrom 0,6 – 8 A Restwelligkeit 48% Schaltgruppe Spar Max. Umgebungstemperatur + 40°C Schutzart IP20 Gefertigt nach IEC/EN 61558-2-13, IEC/EN 61010-1
REOLINE Plus AC-S/D
REOLINE Labor-Stromversorgungen (digital, Sparwicklung) Beschreibung Die Laborstelltransformatoren aus der Reihe REOLINE Plus AC-S/D sind ausgestattet mit digitaler Anzeige, Sparwicklung und stufenlos einstellbarer Ausgangsspannung von 0..250 VAC. Die absolute Nullstellung bewirkt den spannungslosen Zustand bei Stellung 0. Vorteile nach IEC/EN 61558-2-13 IEC/EN 61010-1 Netzanschlussleitung 2 m lang mit Schukostecker beleuchteter Netzschalter mit integriertem thermischen Schutzschalter Ringstelltransformator mit absoluter Nullstellung digitale Volt- und Amperemeter im Ausgang Schutzkontakt-Steckdose im Ausgang Kurzzeitüberlastung möglich sauberer Sinus der AC-Ausgangsspannung einfache Anschlussmöglichkeit erzeugt keine EMV-Störungen Änderungen auf Anfrage Einschaltstrombegrenzung optional Typische Anwendungen Labor Prüffeld Werkstatt und Service Technische Daten Eingangsspannung 230 V Ausgangsspannung 0 – 250 V Ausgangsstrom 0,6 – 8 A Ausgangsleistung 0,15 – 2,00 kVA Frequenz 50 / 60 Hz Schaltgruppe Spar Max. Umgebungstemperatur + 40° Schutzart IP40 Gefertigt nach EN 61010-1 / VDE 0441 Teil 1 Datenblatt Alle Daten und Konfigurationen finden Sie in unserem Produktdatenblatt. Download Datenblatt
REOLINE plus AC-S/A
REOLINE Labor-Stromversorgungen (analog, Sparwicklung) Beschreibung Die Laborstelltransformatoren aus der Reihe REOLINE Plus AC-S/A sind ausgestattet mit analoger Anzeige, Sparwicklung und stufenlos einstellbarer Ausgangsspannung von 0..250 VAC. Die absolute Nullstellung bewirkt den spannungslosen Zustand bei Stellung 0. Vorteile nach IEC/EN 61558-2-13 IEC/EN 61010-1 Netzanschlussleitung 2 m lang mit Schukostecker beleuchteter Netzschalter mit integriertem thermischen Schutzschalter Ringstelltransformator mit absoluter Nullstellung Analoge Volt- und Amperemeter im Ausgang Schutzkontakt-Steckdose im Ausgang Kurzzeitüberlastung möglich sauberer Sinus der AC-Ausgangsspannung einfache Anschlussmöglichkeit erzeugt keine EMV-Störungen Änderungen auf Anfrage Einschaltstrombegrenzung optional Typische Anwendungen Labor Prüffeld Werkstatt und Service Technische Daten Eingangsspannung 230 V Ausgangsspannung 0 – 250 V Ausgangsstrom 0,6 – 8 A Ausgangsleistung 0,15 – 2,00 kVA Frequenz 50 / 60 Hz Schaltgruppe Spar Max. Umgebungstemperatur + 40° Schutzart IP20 Gefertigt nach EN 61010-1 / VDE 0441 Teil 1 Datenblatt Alle Daten und Konfigurationen finden Sie in unserem Produktdatenblatt. Download Datenblatt
