ZWISCHENKREISDROSSEL N CNW 891

Einphasen-Zwischenkreisdrossel (1 Leiter) Beschreibung Kompakt & Effizient Netzstörungen reduzieren – Energiekosten sparen. Die Zwischenkreisdrossel dient zur Glättung vom Zwischenkreisstrom und zur Reduzierung der Netzrückwirkungen bei Spannungszwischenkreisumrichtern. Die typischen Kombinationen von Gleichrichtern und Kondensatoren belasten das Versorgungsnetz erheblich. Funktionsbedingt ist die Stromaufnahme der Netzteile bzw. der Umrichter nicht sinusförmig sondern impulsförmig im Augenblick des Spannungsmaximums. Zwischenkreisdrosseln reduzieren die Oberwellen und entlasten das Versorgungsnetz ähnlich wie die Netzdrossel. Zusätzlich dämpft die Zwischenkreisdrossel die Ladestromspitzen der Zwischenkreiskondensatoren. Durch eine Zwischenkreisdrossel wird das Versorgungsnetz weniger mit Oberwellenblindleistung belastet. Verbesserung des Wirkungsgrades eines Umrichters (Power Factor Correction). Anlaufströme und Stromspitze werden bis zu 70% gedämpft. Netzdrosseln helfen zur Einhaltung der internationalen PowerQuality Normen IEEE 519 oder EN 61000-3-2. Typische Anwendung Antriebstechnik für Motorantriebe, z. B. Maschinenbau, Aufzüge, Rolltreppen, Pumpen, Fördertechnik, Lüftungs- und Klimatechnik, Robotertechnik, Automatisierungstechnik, Stromversorgungen, Windkraftanlagen Vorteile Reduzierung der harmonischen Oberwellen Dämpfung von Stromspitzen bis zu 70% kompakte Bauform Vorteile gegenüber der Netzdrossel: kleinere Baugröße geringerer Materialaufwand / Preis kleinere Verlustleistung Fertigung nach UL Isolationssystem E251513 möglich Technische Daten Nennspannung: U ≤ 600 V Gemäß: EN 60289 / EN 61558 Prüfspannung: L-PE 4000 V, AC/50Hz, 60s Isolierstoffklasse: T40/F Schutzart: IP00 Klimakategorie: DIN IEC 60068-1 Überlast: 1,5 x INenn 1 min / h Bauform: auf Fußwinkel stehend Technische Daten Typ Nennspannung U [V] Nennstrom [A] Induktivität [mH] Verlustleistung [W] Masse [kg] Masse Cu [kg] N CNW 891 / 8 600 50 / 60 Hz 8 9,4 14 1,4 0,3 N CNW 891 /11 600 50 / 60 Hz 11 6,2 15 2 0,3 N CNW 891 / 15 600 50 / 60 Hz 15 4,8 20 2,8 0,6 N CNW 891 / 20 800 50 / 60 Hz 20 3,3 19 3,6 0,6 N CNW 891 /28 800 50 / 60 Hz 28 2,4 22 3,6 0,8 N CNW 891 / 34 800 50 / 60 Hz 34 2,0 29 4,5 0,8 N CNW 891 / 40 800 50 / 60 Hz 40 1,6 31 7 1 N CNW 891 / 55 800 50 / 60 Hz 55 1,2 43 8 1,2 N CNW 891 / 70 800 50 / 60 Hz 70 0,98 49 10,5 1,4 N CNW 891 / 85 800 50 / 60 Hz 85 0,81 60 13,6 1,8 N CNW 891 / 100 800 50 / 60 Hz 100 0,67 70 14 2,5 Abmessungen in mm Typ Länge L1 (mm) Breite B1 (mm) Breite B2 (mm) Höhe max. H (mm) Befestigung N1 (mm) Befestigung N2 (mm) Befestigung D1 (mm x mm) Anschluss Klemme/ Kabelschuh [mm²] Anschluss PE Anschluss A1 (mm) Bild N CNW 891 / 8 84 76 62 80 64 48 5 x 8 2,5 Flachstecker 6,3 x 0,8 1 N CNW 891 /11 84 90 76 80 64 62 5 x 8 2,5 Flachstecker 6,3 x 0,8 1 N CNW 891 / 15 96 95 88 85 84 72 6 x 11 2,5 Flachstecker 6,3 x 0,8 1 N CNW 891 / 20 96 138 102 85 84 85 6 x 11 10 (m5) M5 40 2 N CNW 891 /28 96 138 102 85 84 85 6 x 11 16 (M5) M5 40 2 N CNW 891 / 34 105 138 105 95 84 87 6 x 11 16 (M5) M5 40 2 N CNW 891 / 40 120 155 120 105 90 105 6 x 11 16 (M5) M6 45 2 N CNW 891 / 55 150 138,5 107,5 135 122 87,5 7 x 13 16 (M5) M6 45 2 N CNW 891 / 70 150 159 124,5 135 122 104,5 7 x 13 25 (M8) M6 45 2 N CNW 891 / 85 150 185,5 150,5 135 122 130,5 7 x 13 25 (M8) M6 45 2 N CNW 891 / 100 174 162,5 121 150 135 101 7 x 13 35 (M8) M8 50 2 Datenblatt Alle Daten und Konfigurationen finden Sie in unserem Produktdatenblatt. Download Datenblatt Zertifizierungen

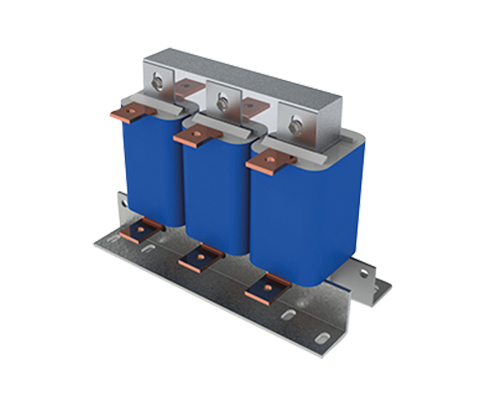

Motordrossel CNW M 854

Spannungsanstieg (< 200V / µs) und Verzerrungen reduzieren – elektrische Verbraucher optimal schützen.

du/dt Drossel CNW M 833

Vollvergossener Dreiphasen-Du/dt-Filter (Schutzart: IP00 – IP66) Beschreibung Spannungsanstieg auf < 500V / µs reduzieren– elektrische Verbraucher und Isolation kostengünstig schützen. Eine einfache und kostengünstige Methode zur Verringerung der Spannungsanstiegsgeschwindigkeit ist es, einen du / dt- Filter zu verwenden. Der Filter dämpft den Spannungsanstieg auf verträgliche Werte und verhindert Überspannungen auf langen Zuleitungen. Verluste und Erwärmung werden minimiert und der Ableitstrom reduziert. Durch die Begrenzung der Spannungssteilheit wird die Motorisolation geschützt und somit die Lebensdauer verlängert. Ebenfalls werden die EMV – Störungen im Strahlungsbereich von 1 MHz bis 30 MHz reduziert. Spannungsanstiege werden auf < 500V / µs reduziert. Vorteile optimaler mechanischer Schutz der Drossel Schutzart: IP00 – IP66 Schutz für elektrische Verbraucher Begrenzung des Spannungsanstiegs auf < 500V/µs verlängerte Lebensdauer für elektrische Verbraucher geringe Ableitströme am Motor geringe Gesamtverluste sehr geräuscharm einfache Montage Fertigung nach UL Isolationssystem E251513 möglich Typische Anwendungen Antriebstechnik für Motorantriebe, z. B. Maschinenbau, Aufzüge / Rolltreppen, Pumpen, Fördertechnik, Lüftungs- und Klimatechnik, Robotertechnik, Automatisierungstechnik, Stromversorgungen, Windkraftanlagen Technische Daten Typ Schutzart Nennspannung [V] Nennstrom [A] Induktivität [mH] Kapazität [pF] Gewicht [kg] Klemme [mm²] Kabel- verschraubung CNW M 833 / 8 IP 66 3 x 400 ≥ 60 Hz 8 2 330 3,3 2,5 M20x1,5 CNW M 833 / 16 IP 66 16 0,9 330 4,5 6 M25x1,5 CNW M 833 / 36 IP 65 36 0,42 1500 9 16 M32x1,5 CNW M 833 / 60 IP 65 60 0,27 2200 25 35 M40x1,5 CNW M 833 / 90 IP 65 90 0,17 4700 27 35 M40x1,5 CNW M 833 / 180 IP 65 175 0,09 10000 40 95 M63x1,5 Abmessungen in mm Typ Abmessungen L1 [mm] L2 [mm] L3 [mm] B1 [mm] B2 [mm] B3 [mm] B4 [mm] B5 [mm] H1 [mm] H2 [mm] H3 [mm] N1 [mm] N2 [mm] D [mm] CNW M 833 / 8 170 140 150 80 80 55 20,5 5,5 170 57 75 135 65 5,5×7 CNW M 833 / 16 180 140 170 85 80 65 10,5 5,5 170 57 75 155 70 5,5×7 CNW M 833 / 36 245 175 175 115 120 80 20 20 250 140 110 155 95 5,5×15 CNW M 833 / 60 315 249 255 180 175 120 30 27 323 218 105 185 150 9×13 CNW M 833 / 90 315 250 255 180 175 120 30 25 325 218 105 185 150 9×13 CNW M 833 / 180 355 270 – 127 200 160 105 8 350 220 130 185 105 10×18 Datenblatt Alle Daten und Konfigurationen finden Sie in unserem Produktdatenblatt. Download Datenblatt Zertifizierungen

Prüfdrossel NPT 8929

EinphasenTestdrossel Beschreibung Diese Drosseln werden in Prüflaboren als Belastungsdrosseln eingesetzt. Sie können untereinander (fast) beliebig verschaltet werden. Werden diese Drosseln mit entsprechenden Widerständen eingesetzt, ist eine Prüfung unter verschiedenen cos(phi) möglich. Dies wird z.B. benötigt, um Zu- und Anschaltverhalten von Bauteilen zu prüfen Vorteile robuste Auslegung hohe Flexibilität kompakter Aufbau niedrige Verluste Technische Daten Isolierstoffklasse: F bei 40° C Umgebung Klimakategorie: 25/085/21 DIN IEC 68 Teil 1 Max. Wicklungstemperatur: 125° C Schutzart: IP00 Nennspannung : 230 V Nennstrom : 0,5 – 32,5 A Induktivität : 0,127 – 3180 mH Typ Nennspannung [V] Nennstrom [A] Induktivität [mH] DC-Widerstand [mΩ] Verlustleistung [W] NPT 8929 / 0,5 230 0,5 3180 55670,2 23 NPT 8929 / 1,25 230 1,25 1270 16880,0 43 NPT 8929 / 1,66 230 1,66 955 9977, 8 47 NPT 8929 / 2,5 230 2,5 636 6388,5 66 NPT 8929 / 5 230 5,0 318 1782,5 94 NPT 8929 / 32,5 230 32,5 0,318 0,0 39 NPT 8929 / 32,5 230 32,5 0,127 7,0 13 NPT 8929 / 32,5 230 32,5 0,318 0,0 27 Abmessungen in MM Typ L [mm] B [mm] H [mm] N1 [mm] N2 [mm] øD1 [mm] Anschluss [mm²] Kupfer [kg] Gewicht [kg] NPT 8929 / 0,5 120 96 205 76 77 7 x 13 2,5 0,7 5 NPT 8929 / 1,25 160 105 265 100 81 7 x 13 2,5 2 9,8 NPT 8929 / 1,66 160 115 270 100 91 7 x 13 2,5 3,1 12,2 NPT 8929 / 2,5 200 122 310 124 94 10 x 18 4 3,9 17 NPT 8929 / 5 240 153 355 144 125 10 x 18 4 7,3 29 NPT 8929 / 32,5 120 96 208 76 77 7 x 13 16 0,84 6,5 NPT 8929 / 32,5 100 82 190 63 65 6 x 10 16 0,44 3,6 NPT 8929 / 32,5 120 96 208 76 77 7 x 13 16 0,94 6,5

Prüfdrossel NPT 8919

Einphasen-Eisenkerndrossel Beschreibung Diese Drosseln werden in Prüflaboren als Belastungsdrosseln eingesetzt. Sie können untereinander (fast) beliebig verschaltet werden. Werden diese Drosseln mit entsprechenden Widerständen eingesetzt, ist eine Prüfung unter verschiedenen cos(phi) möglich. Dies wird zB benötigt, um Zu- und Anschaltverhalten von Bauteilen zu prüfen. Vorteile robuste Auslegung hohe Flexibilität kompakter Aufbau niedrige Verluste Technische Daten Isolierstoffklasse: F bei 40° C Umgebung Klimakategorie: 25/085/21 DIN IEC 68 Teil 1 Max. Wicklungstemperatur: 125° C Schutzart: IP00 Nennspannung : 230 – 600 V Nennstrom : 1,5 – 32,5 A Induktivität : 0,031 – 71 mH   Sonderausstattung Auch als IP 54 erhältlich mit: Eingangskabel/Ausgangskabel Eingangskabel/Ausgangsdose komplett steckbar mit Eingangsstecker sowie Sensordosen

Oberwellenfilter CNW 999

Kompensationsdrossel (7 oder 14% Verdrosselungsfaktor) Beschreibung Verdrosselung (p) von Blindstrom- und Oberwellenkompensationsanlagen; Schutz der Kondensatoren Vorteile kleine Induktivitätstoleranz geräuscharm lineares Verhalten auch bei Strömen grösser dem Nennstrom wahlweise Anschluss über Klemmen oder Leitung Technische Daten Gemäß: DIN EN 61558-2-20 Prüfspannung: L-L 2100 V, DC 1 min L-PE 2700 V, DC 1 min Überlast: 1,5 x INenn 1 min / h Klimakategorie: DIN IEC 60068-1 Wärmeklasse: H Schutzart: IP00 Ausgangsspannung : 25 – 600 V Ausgangsstrom : 2 – 600 A Ausgangsleistung : 1000 – 15000 W Eingangsspannung umschaltbar : Eingangsspannung umschaltbar [V] V   Typ Verdrosselungsfaktor 7% Blindleistung Kondensatoren [kVAr] Resonanzfrequenz [Hz] Verdrosselungsfaktor (p) [%] Nennstrom [A] Strom @ 50Hz [A] Induktivität per Strang [mH] Kupfer [kg] Gewicht [kg] CNW 999/10/6 6,25 189 7 10,6 10,0 6,0 3 8 CNW 999/19/3 12,5 189 7 20,5 19,0 3,0 4 9 CNW 999/38/1,53 25 189 7 41,0 38,0 1,53 1 17 CNW 999/75/0,78 50 189 7 80,0 75,0 0,78 1 28 Typ Verdrosselungsfaktor 14% Blindleistung Kondensatoren [kVAr] Resonanzfrequenz [Hz] Verdrosselungsfaktor (p) [%] Nennstrom [A] Strom @ 50Hz [A] Induktivität per Strang [mH] Kupfer [kg] Gewicht [kg] CNW 999/9/14,5 6,25 134 14 9,1 9,0 14,5 5 9 CNW 999/19/6,9 12,5 134 14 19,1 19,0 6,9 5 15 CNW 999/38/3,5 25 134 14 38,2 38,0 3,5 1 24 CNW 999/76/1,73 50 134 14 76,5 76,0 1,73 1 43 Abmessungen in mm Typ Verdrosselungsfaktor 7% L [mm] B [mm] H [mm] N1 [mm] N2 [mm] D1 [mm] D2 [mm] Abstand [mm] Gewicht [kg] CNW 999/10/6 190 101 155 170 69 8×12 – 30 7 CNW 999/19/3 190 111 155 170 79 8×12 – 30 8 CNW 999/38/1,53 240 150 205 185 97 10×18 9 55 17 CNW 999/75/0,78 265 172 225 200 122 10×18 9 55 28 Typ Verdrosselungsfaktor 14% L [mm] B [mm] H [mm] N1 [mm] N2 [mm] D1 [mm] D2 [mm] Abstand [mm] Gewicht [kg] CNW 999/9/14,5 190 97 157 170 69 8×12 – 30 9 CNW 999/19/6,9 240 111 209 185 88 8×12 – 45 15 CNW 999/38/3,5 265 265 225 200 104 10×18 9 55 24 CNW 999/76/1,73 300 197 225 224 144 10×18 9 65 43

Luftdrossel LD 220

Luftdrossel mit Aluminium-Kupfer/Scheibenwicklung Beschreibung Luftdrosseln werden immer dann benötigt, wenn eine besonders hohe Linearität gefordert ist. Durch ihren vergleichsweise einfachen Aufbau sind sie nicht nur kompakt, sondern auch sehr stabil. Mit unserem Know-How behalten die REO Luftdrosseln auch unter Extrembedingungen ihre volle Funktionalität. Bei unserer Standardbaureihe werden Erfahrung und maximale Auswahl miteinander vereint. REO Mix & Match-Prinzip Mit REO Mix & Match können Sie aus einer Fülle von Optionen auswählen – kombinieren Sie die verschiedenen Optionen, um immer das optimale Produkt für Ihre Anwendung zu erhalten. REO bietet unterschiedliche Ausführungen und verschiedene Wickelmaterialien an. Dazu gehören die Wickeltechnik, das Material und der Aufbau des Leiters. Abhängig von den spezifischen Anforderungen, sind wir durch die Kombination dieser Parameter in der Lage, eine optimale Lösung zu produzieren. Optional Lagenwicklung/Scheibenwicklung Aluminium, Kupfer oder Alu+Kupfer Schutzarten: Überzugslack, Schutzüberzug, Gehäuse oder REO Xtreme Lüfter-/Kühleinheit Sensorik: Schalter Öffner/Schließer, PT100, NTC, PTC Vorteile keine Sättigungseffekte vielfältige Materialauswahl spezielle Schutzbeschichtung hohe Linearität L(i) sehr gute mechanische Belastbarkeit keine Hystereseverluste optimales Gewicht durch forcierte Luftkühlung gerichtete Luftführung durch GFK-Rohre sehr effiziente Flüssigkeitskühlung möglich (Hohlleiter) fast überall einsetzbarPTC Technische Daten Frequenz des Stromes: DC und AC Toleranzen: + 10 / – 10 %, + 5 / – 5 % Anzapfungen: Standard keine (auf Wunsch möglich) Isolierstoffklasse: F oder H Kühlart und Kühlmittel nach IEC 60310: AN, AF oder WF Prüfspannung: bis 12kV 60s 50Hz, bis 25kV 1,2/50µs Befestigungsart: hängend, liegend oder stehend mechanische Festigkeit/Simulation (FEM): EN 12663 Schock- und Vibrationsbeanspruchung: IEC 61373 Kat. 1 Kl.A/ B Nennstrom : 200 – 700 A Induktivität : 0,5 – 4 mH Typ Induktivität (mH) Kühlung 3 m/s Kühlung 5 m/s Kühlung 8 m/s I [A] magn. Energie [J] P [kVA] bei 20°C I [A] magn. Energie [J] P [kVA] bei 20°C I [A] magn. Energie [J] P [kVA] bei 20°C LD 220/200/0,5 0,5 200 10 0,7 250 15,6 1,1 300 22,5 1,6 LD 220/400/0,5 0,5 400 40 1,8 500 62,5 2,9 600 90 4,2 LD 220/700/0,5 0,5 700 122,5 2,4 500 62,5 2,9 600 90 4,2 LD 220/200/1 1 200 20 1,1 250 31,3 1,7 300 45 2,4 LD 220/400/1 1 400 80 2,8 500 125 4,4 600 180 6,3 LD 220/700/1 1 700 245 3,8 850 361,3 5,5 100 5 7,7 LD 220/200/2 2 200 40 1,7 250 62,5 2,6 300 90 3,7 LD 220/400/2 2 400 160 4,4 500 250 6,9 600 360 10 LD 220/700/2 2 700 490 5,7 850 722,5 8,4 1000 1000 11,6 LD 220/200/4 4 200 80 2,5 250 125 3,9 300 180 5,6 LD 220/400/4 4 400 320 6,9 500 500 10,8 600 720 15,6 LD 220/700/4 4 700 980 8,7 850 1445 12,8 1000 2000 17,7 Abmessungen in MM Typ B [mm] H [mm] T [mm] Kupfer [kg] Gewicht [g] LD 220/200/0,5 250 250 180 11,4 16 LD 220/400/0,5 350 350 180 20,9 29 LD 220/700/0,5 400 400 370 74,8 86 LD 220/200/1 300 300 220 17,6 33 LD 220/400/1 400 400 220 32,5 37 LD 220/700/1 400 400 450 116 124 LD 220/200/2 350 350 230 26,7 40 LD 220/400/2 400 400 310 51,4 87 LD 220/700/2 450 450 490 175 182 LD 220/200/4 400 400 250 40,2 54 LD 220/400/4 420 420 400 80,3 97 LD 220/700/4 500 500 570 267 301

Luftdrossel LD 120

Luftdrossel mit Aluminium-Kupfer/Lagenwicklung Beschreibung Luftdrosseln werden immer dann benötigt, wenn eine besonders hohe Linearität gefordert ist. Durch ihren vergleichsweise einfachen Aufbau sind sie nicht nur kompakt, sondern auch sehr stabil. Mit unserem Know-How behalten die REO Luftdrosseln auch unter Extrembedingungen ihre volle Funktionalität. Bei unserer Standardbaureihe werden Erfahrung und maximale Auswahl miteinander vereint. REO Mix & Match-Prinzip Mit REO Mix & Match können Sie aus einer Fülle von Optionen auswählen – kombinieren Sie die verschiedenen Optionen, um immer das optimale Produkt für Ihre Anwendung zu erhalten. REO bietet unterschiedliche Ausführungen und verschiedene Wickelmaterialien an. Dazu gehören die Wickeltechnik, das Material und der Aufbau des Leiters. Abhängig von den spezifischen Anforderungen, sind wir durch die Kombination dieser Parameter in der Lage, eine optimale Lösung zu produzieren. Optional Lagenwicklung/Scheibenwicklung Aluminium, Kupfer oder Alu+Kupfer Schutzarten: Überzugslack, Schutzüberzug, Gehäuse oder REO Xtreme Lüfter-/Kühleinheit Sensorik: Schalter Öffner/Schließer, PT100, NTC, PTC Vorteile keine Sättigungseffekte vielfältige Materialauswahl spezielle Schutzbeschichtung hohe Linearität L(i) Sehr gute mechanische Belastbarkeit keine Hystereseverluste optimales Gewicht durch forcierte Luftkühlung gerichtete Luftführung durch GFK-Rohre sehr effiziente Flüssigkeitskühlung möglich (Hohlleiter) fast überall einsetzbar Technische Daten Frequenz des Stromes: DC und AC Toleranzen: + 10 / – 10 %, + 5 / – 5 % Anzapfungen: Standard keine (auf Wunsch möglich) Isolierstoffklasse: F oder H Kühlart und Kühlmittel nach IEC 60310: AN, AF oder WF Prüfspannung: bis 12kV 60s 50Hz, bis 25kV 1,2/50µs Befestigungsart: hängend, liegend oder stehend mechanische Festigkeit/Simulation (FEM): EN 12663 Schock- und Vibrationsbeanspruchung: IEC 61373 Kat. 1 Kl.A/B Nennstrom : 200 – 1000A Typ Induktivität (mH) Kühlung 3 m/s Kühlung 5 m/s Kühlung 8 m/s I [A] magn. Energie [J] P [kVA] bei 20°C I [A] magn. Energie [J] P [kVA] bei 20°C I [A] magn. Energie [J] P [kVA] bei 20°C LD 120/200/0,2 0,2 200 4 0,4 240 5,8 0,6 285 8,1 0,8 LD 120/400/0,2 0,2 400 16 0,9 510 26 1,5 610 37,2 2,1 LD 120/700/0,2 0,2 700 49 1,3 860 74 2 1030 106,1 2,9 LD 120/1000/0,2 0,2 1000 100 2,2 1170 136,9 3 1400 196 4,2 LD 120/200/0,5 0,5 200 10 0,7 245 15 1 295 21,8 1,5 LD 120/400/0,5 0,5 400 40 1,6 510 65 2,5 600 90 3,5 LD 120/700/0,5 0,5 700 122,5 2,4 870 189,2 3,7 1030 265,2 5,2 LD 120/1000/0,5 0,5 1000 250 3,6 1200 360 5,1 1440 518,4 7,4 LD 120/200/1 1 200 20 1 255 32,5 1,6 300 45 2,2 LD 120/400/1 1 400 80 2,4 500 125 3,7 600 180 5,4 LD 120/700/1 1 700 245 3,7 870 378,5 5,8 1030 530,5 8,1 LD 120/1000/1 1 1000 500 5,5 1200 720 7,9 1420 1008,2 11,1 LD 120/200/2 2 200 40 1,6 250 62,5 2,4 300 90 3,5 LD 120/400/2 2 400 160 3,8 500 250 5,9 600 360 8,5 LD 120/700/2 2 700 490 5,8 870 756,9 8,9 1040 1081,6 12,7 LD 120/1000/2 2 1000 1000 8,5 1190 1416,1 12,1 1410 1988,1 17 LD 120/200/4 4 200 80 2,3 255 130,1 3,8 300 180 5,3 LD 120/400/4 4 400 320 6,3 500 500 9,8 600 720 14,1 LD 120/700/4 4 700 980 8,6 810 1312,2 13,4 1040 2163,2 19,1 LD 120/1000/4 4 1000 2000 12,7 1250 3125 19,9 1500 4500 28,7 LD 120/200/8 8 200 160 3,6 250 250 5,6 300 360 8,1 LD 120/400/8 8 400 640 9,3 500 1000 14,5 600 1440 20,8 LD 120/700/8 8 700 1960 13,5 870 3027,6 20,9 1050 4410 30,4 Abmessungen in MM Typ B [mm] H [mm] T [mm] Kupfer [kg] Gewicht [g] LD 120/200/0,2 250 250 150 6,6 11 LD 120/400/0,2 350 350 180 16 25 LD 120/700/0,2 350 350 280 44,6 54 LD 120/1000/0,2 400 400 420 77,2 92 LD 120/200/0,5 300 300 180 11,9 18 LD 120/400/0,5 400 400 210 27,8 38 LD 120/700/0,5 400 400 350 80 93 LD 120/1000/0,5 500 500 360 127 147 LD 120/200/1 350 350 170 17,8 26 LD 120/400/1 450 450 240 39,1 57 LD 120/700/1 450 450 460 125 139 LD 120/1000/1 550 550 490 197 222 LD 120/200/2 400 400 190 26,9 37 LD 120/400/2 450 450 360 67,5 83 LD 120/700/2 450 450 580 192 217 LD 120/1000/2 550 550 640 305 341 LD 120/200/4 400 400 230 40,6 55 LD 120/400/4 450 450 530 109 129 LD 120/700/4 550 550 620 289 326 LD 120/1000/4 600 600 820 503 555 LD 120/200/8 450 450 320 64,1 81 LD 120/400/8 500 500 600 169 192 LD 120/700/8 550 550 830 453 506

Luftdrossel LD 110

Luftdrossel mit Aluminium/Lagenwicklung Beschreibung Luftdrosseln werden immer dann benötigt, wenn eine besonders hohe Linearität gefordert ist. Durch ihren vergleichsweise einfachen Aufbau sind sie nicht nur kompakt, sondern auch sehr stabil. Mit unserem Know-How behalten die REO Luftdrosseln auch unter Extrembedingungen ihre volle Funktionalität. Bei unserer Standardbaureihe werden Erfahrung und maximale Auswahl miteinander vereint. REO Mix & Match-Prinzip Mit REO Mix & Match können Sie aus einer Fülle von Optionen auswählen – kombinieren Sie die verschiedenen Optionen, um immer das optimale Produkt für Ihre Anwendung zu erhalten. REO bietet unterschiedliche Ausführungen und verschiedene Wickelmaterialien an. Dazu gehören die Wickeltechnik, das Material und der Aufbau des Leiters. Abhängig von den spezifischen Anforderungen, sind wir durch die Kombination dieser Parameter in der Lage, eine optimale Lösung zu produzieren. Optional Lagenwicklung/Scheibenwicklung Aluminium, Kupfer oder Alu+Kupfer Schutzarten: Überzugslack, Schutzüberzug, Gehäuse oder REO Xtreme Lüfter-/Kühleinheit Sensorik: Schalter Öffner/Schließer, PT100, NTC, PTC Vorteile keine Sättigungseffekte vielfältige Materialauswahl spezielle Schutzbeschichtung hohe Linearität L(i) sehr gute mechanische Belastbarkeit keine Hystereseverluste optimales Gewicht durch forcierte Luftkühlung gerichtete Luftführung durch GFK-Rohre sehr effiziente Flüssigkeitskühlung möglich (Hohlleiter) fast überall einsetzbar Technische Daten Frequenz des Stromes: DC und AC Toleranzen: + 10 / – 10 %, + 5 / – 5 % Anzapfungen: Standard keine (auf Wunsch möglich) Isolierstoffklasse: F oder H Kühlart und Kühlmittel nach IEC 60310: AN, AF oder WF Prüfspannung: bis 12kV 60s 50Hz, bis 25kV 1,2/50µs Befestigungsart: hängend, liegend oder stehend Mechanische Festigkeit/Simulation (FEM): EN 12663 Schock- und Vibrationsbeanspruchung: IEC 61373 Kat. 1 Kl.A/ B Nennstrom : 50 – 1000 A Induktivität : 0,2 – 8 mH Technische Daten Typ Induktivität [mH] Kühlung 3 m/s Kühlung 5 m/s Kühlung 8 m/s I [A] magn. Energie [J] P [kVA] bei 20°C I [A] magn. Energie [J] P [kVA] bei 20°C I [A] magn. Energie [J] P [kVA] bei 20°C LD 110/70/0,2 0,2 70 0,49 0,2 87 0,8 0,3 105 1,1 0,4 LD 110/100/0,2 0,2 100 1 0,2 133 1,8 0,3 160 2,6 0,5 LD 110/200/0,2 0,2 200 4 0,4 240 5,8 0,6 290 8,4 0,8 LD 110/400/0,2 0,2 400 16 0,9 480 23 1,3 570 32,5 1,9 LD 110/700/0,2 0,2 700 49 1,5 820 67,2 2 980 96 2,9 LD 110/1000/0,2 0,2 1000 100 2,3 1210 146,4 3,4 1470 216,3 4,7 LD 110/50/0,5 0,5 50 0,625 0,2 60 0,9 0,3 70 1,3 0,4 LD 110/100/0,5 0,5 100 2,5 0,4 118 3,5 0,6 140 4,9 0,8 LD 110/200/0,5 0,5 200 10 0,7 235 13,8 1 280 19,6 1,4 LD 110/400/0,5 0,5 400 40 1,6 485 58,8 2,3 585 84,1 3,3 LD 110/700/0,5 0,5 700 122,5 2,5 820 168,1 3,6 970 235,2 5 LD 110/1000/0,5 0,5 1000 250 3,9 1230 378,2 5,9 1460 532,9 8,2 LD 110/50/1 1 50 1,25 0,3 60 1,8 0,5 72´3 2,7 0,7 LD 110/100/1 1 100 5 0,6 125 7,8 1 148 11 1,4 LD 110/200/1 1 200 20 1 240 28,8 1,5 290 42,1 2,2 LD 110/400/1 1 400 80 2,5 490 120,1 3,7 580 168,2 5,2 LD 110/700/1 1 700 245 3,8 830 344,5 5,3 980 480,2 7,4 LD 110/1000/1 1 1000 500 6 1240 768,8 9,3 1480 1095,2 13,2 LD 110/50/2 2 50 2,5 0,5 62 3,8 0,8 84 7,1 1,1 LD 110/100/2 2 100 10 1 122 14,9 1,5 145 21 2,1 LD 110/200/2 2 200 40 1,6 245 60 2,4 290 84,1 3,4 LD 110/400/2 2 400 160 3,9 485 235,2 5,7 575 330,6 8 LD 110/700/2 2 700 490 6 825 680,6 8,3 980 960,4 11,8 LD 110/1000/2 2 1000 1000 9,1 1230 1512,9 13,8 1450 2102,5 19,7 LD 110/50/4 4 50 5 0,8 62 7,7 1,2 73 10,7 1,6 LD 110/100/4 4 100 20 1,5 125 31,3 2,3 150 45 3,3 LD 110/200/4 4 200 80 2,4 245 120,1 3,6 290 168,2 5,1 LD 110/400/4 4 400 320 6,2 490 480,2 9,3 585 684,5 13,2 LD 110/700/4 4 700 980 9,2 830 1377,8 12,9 980 1920,8 18 LD 110/1000/4 4 1000 2000 13,8 1240 3075,2 21,2 1480 4380,8 30,2 LD 110/50/8 8 50 10 1,1 62 15,4 1,7 74 21,9 2,5 LD 110/100/8 8 100 40 2,2 130 67,6 3,7 155 96,1 5,2 LD 110/200/8 8 200 160 3,8 245 240,1 5,7 290 336,4 8 LD 110/400/8 8 400 640 9,4 490 960,4 14,1 580 1345,6 19,7 LD 110/700/8 8 700 1960 13,8 820 2689,6 19 980 3841,6 27,1 Abmessungen in MM Typ B [mm] H [mm] T [mm] Kupfer [kg] Gewicht [g] LD 110/70/0,2 150 150 100 1 4 LD 110/100/0,2 200 200 120 2 5 LD 110/200/0,2 300 300 110 4,5 11 LD 110/400/0,2 350 350 190 10,9 21 LD 110/700/0,2 400 400 250 29 42 LD 110/1000/0,2 400 400 450 51,1 68 LD 110/50/0,5 200 200 80 1 4 LD 110/100/0,5 200 200 140 2,5 6 LD 110/200/0,5 300 300 200 8,3 15 LD 110/400/0,5 400 400 210 18,6 30 LD 110/700/0,5 400 400 380 52 69 LD 110/1000/0,5 500 500 420 84,7 106 LD 110/50/1 250 250 80 1,3 5 LD 110/100/1 250 250 130 3,7 8 LD 110/200/1 350 350 180 12,1 21 LD 110/400/1 450 450 250 29 43 LD 110/700/1 550 550 340 75,4 97 LD 110/1000/1 550 550 550 132 158 LD 110/50/2 250 250 100 2,1 6 LD 110/100/2 250 250 220 6 11 LD 110/200/2 400 400 230 18,8 29 LD 110/400/2 450 450 350 45,2 62 LD 110/700/2 500 500 500 119 142 LD 110/1000/2 550 550 660 200 232 LD 110/50/4 250 250 140 3,2 7 LD 110/100/4 300 300 200 9,8 15 LD 110/200/4 400 400 250 28,4 41 LD 110/400/4 450 450 520 72,3 95 LD 110/700/4 550 550 620 182 212 LD 110/1000/4 630 630 750 302 348 LD 110/50/8 250 250 160 4,7 10 LD 110/100/8 350 350 190 12,9 21 LD 110/200/8 450 450 350 44 6 60 LD 110/400/8 500 500 610 109,8 137 LD 110/700/8 650 650 670 275 313

Luftdrossel LD 100

Luftdrossel mit Kupfer/Lagenwicklung Beschreibung Luftdrosseln werden immer dann benötigt, wenn eine besonders hohe Linearität gefordert ist. Durch ihren vergleichsweise einfachen Aufbau sind sie nicht nur kompakt, sondern auch sehr stabil. Mit unserem Know-How behalten die REO Luftdrosseln auch unter Extrembedingungen ihre volle Funktionalität. Bei unserer Standardbaureihe werden Erfahrung und maximale Auswahl miteinander vereint. REO Mix & Match-Prinzip Mit REO Mix & Match können Sie aus einer Fülle von Optionen auswählen – kombinieren Sie die verschiedenen Optionen, um immer das optimale Produkt für Ihre Anwendung zu erhalten. REO bietet unterschiedliche Ausführungen und verschiedene Wickelmaterialien an. Dazu gehören die Wickeltechnik, das Material und der Aufbau des Leiters. Abhängig von den spezifischen Anforderungen, sind wir durch die Kombination dieser Parameter in der Lage, eine optimale Lösung zu produzieren. Optional Lagenwicklung/Scheibenwicklung Aluminium, Kupfer oder Alu+Kupfer Schutzarten: Überzugslack, Schutzüberzug, Gehäuse oder REO Xtreme Lüfter-/Kühleinheit Sensorik: Schalter Öffner/Schließer, PT100, NTC, PTC Vorteile keine Sättigungseffekte vielfältige Materialauswahl spezielle Schutzbeschichtung hohe Linearität L(i) Sehr gute mechanische Belastbarkeit keine Hystereseverluste optimales Gewicht durch forcierte Luftkühlung gerichtete Luftführung durch GFK-Rohre sehr effiziente Flüssigkeitskühlung möglich (Hohlleiter) fast überall einsetzbar Technische Daten Frequenz des Stromes: DC und AC Toleranzen: + 10 / – 10 %, + 5 / – 5 % Anzapfungen: Standard keine (auf Wunsch möglich) Isolierstoffklasse: F oder H Kühlart und Kühlmittel nach IEC 60310: AN, AF oder WF Prüfspannung: bis 12kV 60s 50Hz, bis 25kV 1,2/50µs Befestigungsart: hängend, liegend oder stehend mechanische Festigkeit/Simulation (FEM): EN 12663 Schock- und Vibrationsbeanspruchung: IEC 61373 Kat. 1 Kl.A/ B Nennstrom : 50 – 1000 A Induktivität : 0,2 – 8 mH Technische Daten Typ Induktivität (mH) Kühlung 3 m/s Kühlung 5 m/s Kühlung 8 m/s I [A] magn. Energie [J] P [kVA] bei 20°C I [A] magn. Energie [J] P [kVA] bei 20°C I [A] magn. Energie [J] P [kVA] bei 20°C LD 100/50/0,2 0,2 50 0,25 0,1 60 0,4 0,1 70 0,5 0,2 LD 100/100/0,2 0,2 100 1 0,2 120 1,4 0,2 145 2,1 0,4 LD 100/200/0,2 0,2 200 4 0,4 240 5,8 0,6 280 7,8 0,8 LD 100/400/0,2 0,2 400 16 0,9 490 24 1,4 585 34,2 1,9 LD 100/700/0,2 0,2 700 49 1,6 850 72,3 2,3 1020 104 3,3 LD 100/1000/0,2 0,2 1000 100 1,7 1225 150,1 2,6 1450 210,3 3,7 LD 100/50/0,5 0,5 50 0,625 0,2 60 0,9 0,2 72 1,3 0,3 LD 100/100/0,5 0,5 100 2,5 0,3 122 3,7 0,4 145 5,3 0,6 LD 100/200/0,5 0,5 200 10 0,6 245 15 0,9 295 21,8 1,3 LD 100/400/0,5 0,5 400 40 1,5 490 60 2,2 585 85,6 3,1 LD 100/700/0,5 0,5 700 122,5 2,7 865 187,1 4,1 1030 265,2 5,7 LD 100/1000/0,5 0,5 1000 250 3,1 1200 360 4,5 1430 511,2 6,4 LD 100/50/1 1 50 1,25 0,2 60 1,8 0,3 72 2,6 0,5 LD 100/100/1 1 100 5 0,5 125 7,8 0,8 147 10,8 1,1 LD 100/200/1 1 200 20 0,9 240 28,8 1,4 290 42,1 2 LD 100/400/1 1 400 80 2,2 490 120,1 3,3 585 171,1 4,7 LD 100/700/1 1 700 245 4,1 870 378,5 6,4 1030 530,5 8,9 LD 100/1000/1 1 1000 500 5 1200 720 7,1 1430 1022,5 10,1 LD 100/50/2 2 50 2,5 0,4 63 4 0,6 75 5,6 0,8 LD 100/100/2 2 100 10 0,9 125 15,6 0,8 147 21,6 1,1 LD 100/200/2 2 200 40 1,4 245 60 2,2 290 84,1 3 LD 100/400/2 2 400 160 3,6 490 240,1 5,3 580 336,4 7,5 LD 100/700/2 2 700 490 6,5 870 756,9 10 1030 1060,9 14,1 LD 100/1000/2 2 1000 1000 7,2 1250 1562,5 11,2 1480 2190,4 15,8 LD 100/50/4 4 50 5 0,6 63 7,9 0,9 75 11,3 1,3 LD 100/100/4 4 100 20 1,3 123 30,3 1,9 145 42,1 2,7 LD 100/200/4 4 200 80 2,2 245 120,1 3,3 290 168,2 4,6 LD 100/400/4 4 400 320 5,6 490 480,2 8,5 580 672,8 11,9 LD 100/700/4 4 700 980 9,9 870 1513,8 15,2 1040 2163,2 21,8 LD 100/1000/4 4 1000 2000 11 1250 3125 17,8 1480 4380,8 24,9 LD 100/50/8 8 50 10 11,4 64 16,4 1,4 77 23,7 2 LD 100/100/8 8 100 40 1,9 125 62,5 3 150 90 4,4 LD 100/200/8 8 200 160 3,4 245 240,1 5 290 336,4 7,1 LD 100/400/8 8 400 640 8,5 490 960,4 12,7 585 1368,9 18,2 LD 100/700/8 8 700 1960 15,3 875 3062,5 23,9 1050 4410 34,4 Abmessungen in MM Typ B [mm] H [mm] T [mm] Kupfer [kg] Gewicht [g] LD 100/50/0,2 150 150 60 1,5 5 LD 100/100/0,2 180 180 80 3,6 7 LD 100/200/0,2 220 220 130 8,5 13 LD 100/400/0,2 350 350 170 19,7 27 LD 100/700/0,2 350 350 270 51,3 62 LD 100/1000/0,2 400 400 340 110 123 LD 100/50/0,5 180 180 60 2,2 6 LD 100/100/0,5 200 200 90 6,2 10 LD 100/200/0,5 300 300 140 16,7 23 LD 100/400/0,5 400 400 170 36,5 45 LD 100/700/0,5 400 400 270 86,4 98 LD 100/1000/0,5 500 500 310 173 188 LD 100/50/1 180 180 70 3,3 7 LD 100/100/1 250 250 110 8,6 12 LD 100/200/1 350 350 140 23,5 31 LD 100/400/1 420 420 190 55 66 LD 100/700/1 420 420 360 134,3 148 LD 100/1000/1 550 550 400 266 283 LD 100/50/2 250 250 80 5,1 9 LD 100/100/2 250 250 120 11,7 16 LD 100/200/2 400 400 150 35,9 45 LD 100/400/2 420 420 280 88,9 102 LD 100/700/2 450 450 480 212 234 LD 100/1000/2 550 550 580 460 495 LD 100/50/4 250 250 100 7,8 12 LD 100/100/4 300 300 130 17,4 23 LD 100/200/4 400 400 200 55,1 68 LD 100/400/4 450 450 410 141 157 LD 100/700/4 550 550 550 321 354 LD 100/1000/4 550 550 770 727 770 LD 100/50/8 250 250 120 11,8 16 LD 100/100/8 350 350 140 26,9 36 LD 100/200/8 450 450 240 83,9 98 LD 100/400/8 500 500 470 212 231 LD 100/700/8 550 550 750 499 545
