1-Phasen-Thyristor-Leistungssteller
Beschreibung

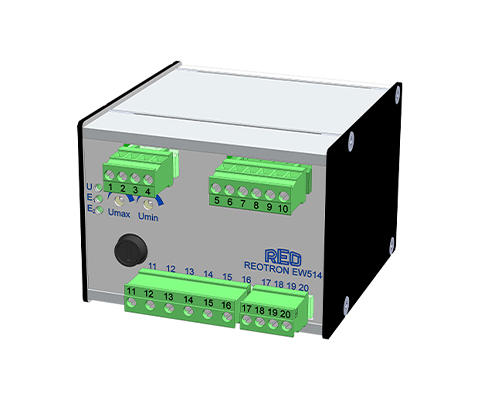

Das REOTRON EW 514 ist eine einphasige Thyristorsteuerung für Ströme bis 6 A. Die Steuerelektronik ist netzpotentialfrei. Die Leistungssteuerung erfolgt über Thyristoren im Phasenanschnittbetrieb. Die Sollwertvorgabe kann über ein Stellpotentiometer, eine Steuerspannung 0…+ 10 V, DC oder über einen Steuerstrom 0(4)…20 mA erfolgen. Die Anpassung des nutzbaren Sollwertbereichs kann durch die internen Trimmpotentiometer Umin/Umax erreicht werden. Ein Freigabeeingang ermöglicht ein übergeordnetes Einschalten des Gerätes.
Netzschwankungen werden über eine interne Regelstufe kompensiert. Die Befestigung erfolgt auf einer DIN EN 50022-35 Schiene.
Vorteile
- Netzspannungskompensation
- Sollwert über Potentiometer
0…+10 V, 0(4)…20 mA - Freigabeeingang 24 V, DC oder Kontakt
- Montage auf 35 mm DIN-Schiene
Technische Daten
- Eingangsspannung : 230 V + 6% / – 10%
- Ausgangsspannung : 0…230 V
- Ausgangsstrom : 6 A
- Eingangsspannung umschaltbar : Eingangsspannung umschaltbar [V]
| Eingangsspannung | 230V, +6% / – 10%, 50/60 Hz |
| Ausgangsspannung | 0…230 V |
| Ausgangstrom | 6 A |
| Sollwert | extern mit 0…+ 10 V, DC 0(4)…20mA, Potentiometer 10 kOhm |
| Freigabe | 24 V, DC oder Kontakt |
| Betriebstemperatur | 0…+45° C |
| Schutzart | IP20 |
| Typ | A[mm] | B[mm] | C[mm] |
| REOTRON EW 509 | 102 | 77 | 114 |
