Vollvergossener Dreiphasen-Du/dt-Filter (Schutzart: IP00 – IP66)
Beschreibung
Spannungsanstieg auf < 500V / µs reduzieren– elektrische Verbraucher und Isolation kostengünstig schützen.

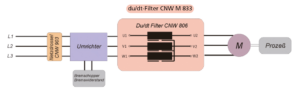

Eine einfache und kostengünstige Methode zur Verringerung der Spannungsanstiegsgeschwindigkeit ist es, einen du / dt- Filter zu verwenden. Der Filter dämpft den Spannungsanstieg auf verträgliche Werte und verhindert Überspannungen auf langen Zuleitungen. Verluste und Erwärmung werden minimiert und der Ableitstrom reduziert. Durch die Begrenzung der Spannungssteilheit wird die Motorisolation geschützt und somit die Lebensdauer verlängert.
Ebenfalls werden die EMV – Störungen im Strahlungsbereich von 1 MHz bis 30 MHz reduziert.
Spannungsanstiege werden auf < 500V / µs reduziert.
Vorteile
- optimaler mechanischer Schutz der Drossel
- Schutzart: IP00 – IP66
- Schutz für elektrische Verbraucher
- Begrenzung des Spannungsanstiegs auf < 500V/µs
- verlängerte Lebensdauer für elektrische Verbraucher
- geringe Ableitströme am Motor
- geringe Gesamtverluste
- sehr geräuscharm
- einfache Montage
- Fertigung nach UL Isolationssystem E251513 möglich
Typische Anwendungen
Antriebstechnik für Motorantriebe, z. B. Maschinenbau, Aufzüge / Rolltreppen, Pumpen, Fördertechnik, Lüftungs- und Klimatechnik, Robotertechnik, Automatisierungstechnik, Stromversorgungen, Windkraftanlagen
| Typ | Schutzart | Nennspannung [V] |
Nennstrom [A] |
Induktivität [mH] |
Kapazität [pF] |
Gewicht [kg] |
Klemme [mm²] |
Kabel- verschraubung |
| CNW M 833 / 8 | IP 66 | 3 x 400 ≥ 60 Hz |
8 | 2 | 330 | 3,3 | 2,5 | M20x1,5 |
|---|---|---|---|---|---|---|---|---|
| CNW M 833 / 16 | IP 66 | 16 | 0,9 | 330 | 4,5 | 6 | M25x1,5 | |
| CNW M 833 / 36 | IP 65 | 36 | 0,42 | 1500 | 9 | 16 | M32x1,5 | |
| CNW M 833 / 60 | IP 65 | 60 | 0,27 | 2200 | 25 | 35 | M40x1,5 | |
| CNW M 833 / 90 | IP 65 | 90 | 0,17 | 4700 | 27 | 35 | M40x1,5 | |
| CNW M 833 / 180 | IP 65 | 175 | 0,09 | 10000 | 40 | 95 | M63x1,5 |
| Typ | Abmessungen | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L1 [mm] | L2 [mm] | L3 [mm] | B1 [mm] | B2 [mm] | B3 [mm] | B4 [mm] | B5 [mm] | H1 [mm] | H2 [mm] | H3 [mm] | N1 [mm] | N2 [mm] | D [mm] | |
| CNW M 833 / 8 | 170 | 140 | 150 | 80 | 80 | 55 | 20,5 | 5,5 | 170 | 57 | 75 | 135 | 65 | 5,5×7 |
| CNW M 833 / 16 | 180 | 140 | 170 | 85 | 80 | 65 | 10,5 | 5,5 | 170 | 57 | 75 | 155 | 70 | 5,5×7 |
| CNW M 833 / 36 | 245 | 175 | 175 | 115 | 120 | 80 | 20 | 20 | 250 | 140 | 110 | 155 | 95 | 5,5×15 |
| CNW M 833 / 60 | 315 | 249 | 255 | 180 | 175 | 120 | 30 | 27 | 323 | 218 | 105 | 185 | 150 | 9×13 |
| CNW M 833 / 90 | 315 | 250 | 255 | 180 | 175 | 120 | 30 | 25 | 325 | 218 | 105 | 185 | 150 | 9×13 |
| CNW M 833 / 180 | 355 | 270 | – | 127 | 200 | 160 | 105 | 8 | 350 | 220 | 130 | 185 | 105 | 10×18 |
Alle Daten und Konfigurationen finden Sie in unserem Produktdatenblatt.
Download Datenblatt
