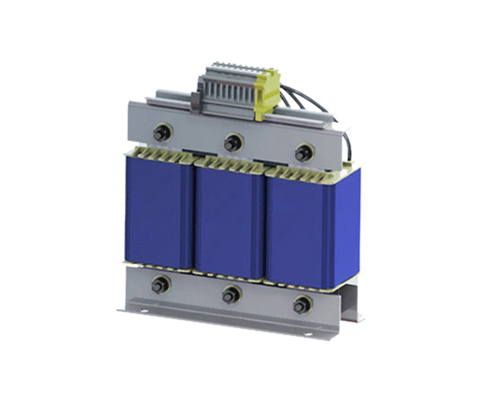

Dreiphasen-Lastdrossel
Beschreibung
Antriebsumrichter oder Ausgangsfilter müssen bei Nennstrom geprüft werden, wozu üblicherweise Motor – Generator – Sätze verwendet werden. Aufgrund der hohen Kosten können die Prüflinge alternativ mit Drosseln belastet werden, welche über eine ausreichende Linearität verfügen und bei höheren Frequenzen die Temperaturgrenze nicht überschreiten.
Vorteile
- kleine Abmessungen
- kostengünstige Lösung
- Kühlart: AN
- Isolierstoffklasse: 40°C
- Klimakategorie: 25/085/21 DIN IEC 68 Teil 1
- Max. Wicklungstemperatur: 140 °C
- Schutzart: IP 00
- Nennspannung : 400 V
- Nennstrom : 0,6 – 75 A
- Induktivität : 3,15 – 254 mH
| Typ | Nennspannung [V] | Nennstrom [A] | Induktivität [mH] | DC-Widerstand [mΩ] | Verlustleistung [W] |
| RPD 9039/0,6 | 3 x 400 | 0,6 | 254 | 6009,2 | 20 |
| RPD 9039/7,0 | 3 x 400 | 7 | 31,4 | 221,7 | 70 |
| RPD 9039/32,0 | 3 x 400 | 32 | 8,550 | 34,3 | 230 |
| RPD 9039/75,0 | 3 x 400 | 75 | 3,150 | 12,6 | 430 |
| Typ | L [mm] | B [mm] | H [mm] | N1 [mm] | N2 [mm] | øD1 [mm] | øD1 [mm] | A1 [mm] | Kupfer [kg] | Gewicht [kg] |
| RPD 9039/0,6 | 125 | 91 | 85 | 100 | 52 | 5 x 8 | 9 | 33,1 | 1 | 2 |
| RPD 9039/7,0 | 190 | 123 | 157 | 170 | 79 | 8 x 12 | 9 | 34,5 | 3 | 10 |
| RPD 9039/32,0 | 300 | 168 | 264 | 224 | 120 | 10 x 18 | 9 | 34,7 | 11 | 38 |
| RPD 9039/75,0 | 360 | 182 | 313 | 264 | 142 | 10 x 18 | 9 | 35,7 | 18 | 58 |
