Dreiphasen-Netzfilter (4 Leiter) mit hoher Dämpfung (3 A – 150 A)
Beschreibung
NEUE BAUREIHE!
Die neue Baureihe punktet nicht nur durch eine schnellere Lieferzeit, sondern auch durch die Ressourcenschonung sowie die Effektivitätssteigerung.
Empfohlenes Filter für die Entstörung nach EN 55011, Klasse A und EN 61800-3, Kategorie C2.
Durch den Einsatz eines REO-Dreiphasen-Netzfilters CNW 105 wird der Störpegel unter vorgeschriebenen Maximalwert reduziert.
REO Netzfilter eignen sich für Einzel- und Sammelentstörung.
Solange bei der Sammelentstörung der Nennstrom der einzelnen Phasen unter dem erlaubten Maße bleibt, können beliebig viele Geräte entstört werden.
Vorteile
- kleine Abmessungen
- schneller Anschluss
- geringe Erwärmung
- berührungssichere Klemmen
- gutes Dämpfungsverhalten bei kleinem Ableitstrom
Typische Anwendungen
Stromversorgung für Datentechnik, Telekommunikation, medizinische Geräte, Industrieanlagen
- Gemäß: IEC/EN 60939 / IEC 950 / UL 1283
- Prüfspannung: L-L 2100 V, DC 1s, L-PE 2700 V, DC 1s
- Überlast: 1,5 x I 1 min/h
- Klimakategorie: DIN IEC 68 Teil 1 25/085/21
| Type | Nennspannung [V] | Nennstrom [A] | Arbeitstrom[mA] | Cx [μF] | Cy nF] | L [mH] | R [MOhm] | Frequenz[Hz] |
| N CNW 105/3 | 3×500 | 4×3 | <1 | 0,5 | 30 | 4,0 | 1,12 | 50/60 |
| N CNW 105/6 | 3×500 | 4×6 | <1 | 0,5 | 30 | 2,4 | 1,12 | 50/60 |
| N CNW 105/10 | 3×500 | 4×10 | <1 | 0,5 | 30 | 1,0 | 1,12 | 50/60 |
| N CNW 105/16 | 3×500 | 4×16 | <1 | 1 | 43 | 1,6 | 1,12 | 50/60 |
| N CNW 105/25 | 3×500 | 4×25 | <1 | 1 | 43 | 1,4 | 1,12 | 50/60 |
| N CNW 105/36 | 3×500 | 4×36 | <1 | 2,2 | 44 | 1,2 | 1,12 | 50/60 |
| N CNW 105/50 | 3×500 | 4×50 | <1 | 2,2 | 44 | 0,75 | 1,12 | 50/60 |
| N CNW 105/80 | 3×500 | 4×80 | <3,5 | 3,3 | 111 | 0,5 | 1,12 | 50/60 |
| N CNW 101/120 | 3×500 | 4×120 | <3,5 | 3,3 | 111 | 0,36 | 1,12 | 50/60 |
| CNW 105/150 | 3×500 | 4×150 | <3,5 | 3,3 | 111 | 0,36 | 1,12 | 50/60 |

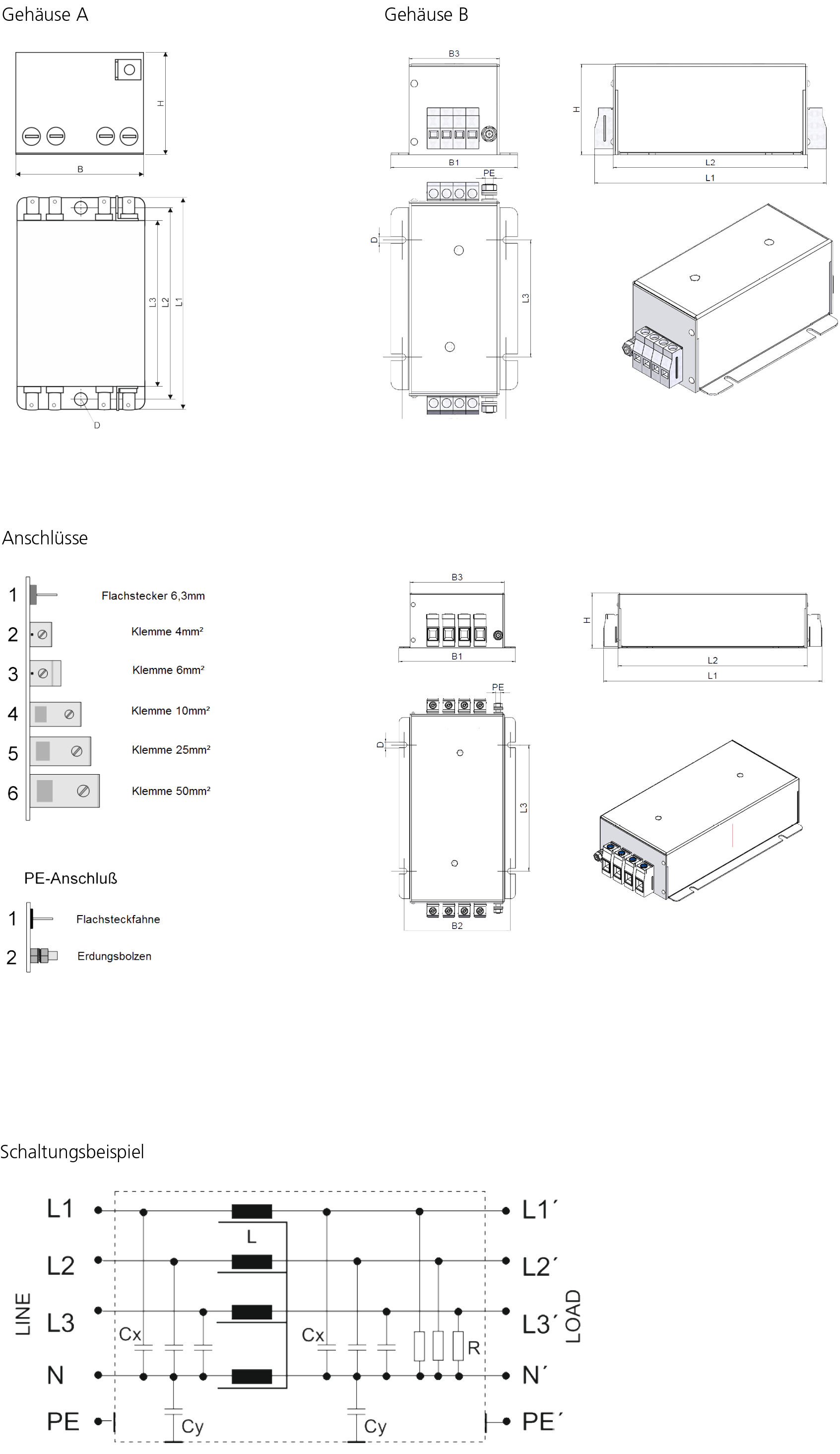

| Type | Gehäuse | Anschluss | PE-Anschluss | B1[mm] | B2[mm] | B2[mm] | D[mm] | H[mm] | L1[mm] | L2[mm] | L3[mm] |
| CNW 105/3 | A | Flachstecker 6,3 mm | Flachsteckerfahne | 53 | – | – | 5,3 | 40 | 110 | 100 | 90 |
| CNW 105/6 | A | Flachstecker 6,3 mm | Flachsteckerfahne | 53 | – | – | 5,3 | 40 | 110 | 100 | 90 |
| CNW 105/10 | A | Flachstecker 6,3 mm | Flachsteckerfahne | 53 | – | – | 5,3 | 40 | 110 | 100 | 90 |
| CNW 105/16 | B | Klemme 4mm² | Erdungsbolzen (M6) | 98 | 80 | 70 | 5,0 | 70 | 177 | 150 | 90 |
| CNW 105/25 | B | Klemme 6mm² | Erdungsbolzen (M6) | 98 | 80 | 70 | 5,0 | 70 | 179 | 150 | 90 |
| CNW 105/36 | B | Klemme 10mm² | Erdungsbolzen (M6) | 148 | 135 | 120 | 7,0 | 70 | 269 | 240 | 160 |
| CNW 105/50 | B | Klemme 25mm² | Erdungsbolzen (M6) | 148 | 135 | 120 | 7,0 | 70 | 278 | 240 | 160 |
| CNW 105/80 | B | Klemme 25mm² | Erdungsbolzen (M10) | 168 | 155 | 140 | 7,0 | 90 | 303 | 240 | 160 |
| CNW 105/120 | B | Klemme 50mm² | Erdungsbolzen (M12) | 168 | 155 | 140 | 7,0 | 90 | 331 | 240 | 160 |
| CNW 105/150 | B | Klemme 50mm² | Erdungsbolzen (M12) | 168 | 155 | 140 | 7,0 | 90 | 331 | 240 | 160 |
Alle Daten und Konfigurationen finden Sie in unserem Produktdatenblatt.
