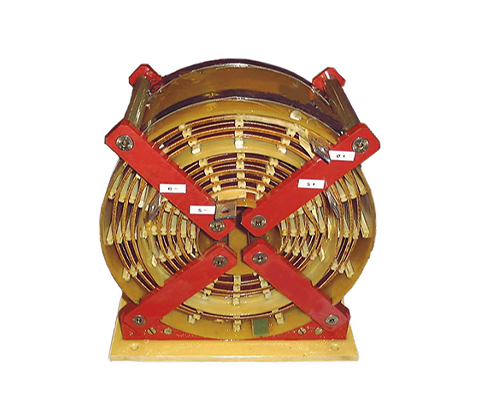

Diese Drosseln zeichnen sich durch eine hohe Linearität der Induktivität (LI) oder (Lf) aus
Beschreibung
Diese Drosseln zeichnen sich durch eine hohe Linearität der Induktivität (LI) oder (Lf) aus. Die Frequenzabhängigkeit schwankt mit dem Leiter und den Kühlkanälen. Die Wicklung kann je nach Anforderungen mit Kupfer oder Aluminium ausgeführt werden. Natürliche und forcierte Luftkühlung ist möglich.
Vorteile
- Hohe Induktivitäten
Technische Daten*
LD 1180750 V530 A4 mH114 kg145 kgLD 12001500 V480 A5,2 mH140 kg160 kgLD 22401000 V800 A3,5 mH285 kg375 kgLD 25001650 V400 A10 mH298 kg520 kg
*Selbstverständlich können andere Spannungen und Leistungen auch nach Rücksprache angeboten werden
| Type | Nennspannung | Nennstrom | Induktivität | Kupfer ca. | Gewicht ca. | Schutzart |
| LD 7,2 | 500 V | 12 A | 50 mH | 19 kg | 21 kg | IP 00 |
|---|---|---|---|---|---|---|
| LD 115 | 1000 V | 107 A | 10 mH | 75 kg | 100 kg | |
| LD 145 | 1000 V | 189 A | 4 mH | 36 kg | 46 kg | |
| LD 173 | 350 V | 350 A | 1,4 mH | 56 kg | 70 kg | |
| LD 206 | 750 V | 250 A | 3,3 mH | 32 kg | 45 kg | |
| LD 317 | 1000 V | 310 A | 3,3 mH | 52,4 kg | 65 kg |
Alle Daten und Konfigurationen finden Sie in unserem Produktdatenblatt.
Download Datenblatt
