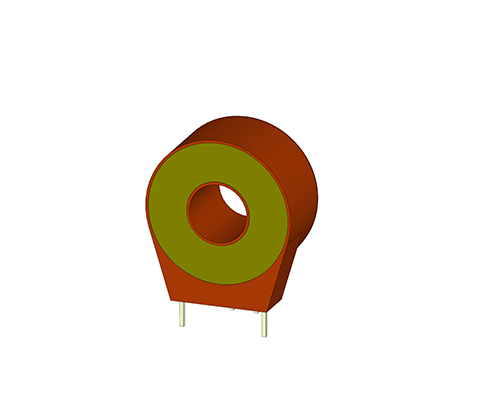

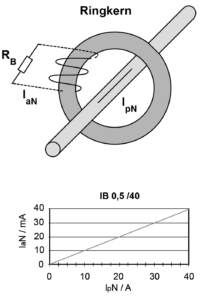

Stromwandler für Leiterplattenmontage
Beschreibung
REO Stromwandler der Baureihe IB sind zur Montage auf Leiterplatten im Elektronikbereich der modernen Antriebstechnik für Regelzwecke und Messwerterfassung besonders gut geeignet.
Vorteile
- geringer Platzbedarf
- Leiterplattenmontage
- nach UL 94 V0
- Genauigkeitsklasse 1
- Messung im Frequenzbereich 50-400Hz
- geringer Phasenfehler für Leistungsmessung
- sehr niedrige Ummagnetisierungs- und Wirbelstromverluste
- elektrisch getrennte Primär- und Sekundärstromkreise
- montagefreundliche Bauformen
| Typ | IB 0,5/5 | IB 0,5/20 | IB 0,5/40 | |
| Primärstrom [A] | IPN | 0 – 5 | 0 – 20 | 0 – 40 |
| Max. Primärstrom [A] | ImaxPN | 7 | 25 | 50 |
| Sekundärstrom [mA] | IaN | 0 – 10 | 0 – 25 | 0 – 40 |
| Leistung [VA] | Psek | 0 – 0,010 | 0 – 0,025 | 0 – 0,040 |
| Übersetzungsverhältnis | KN | 1:500 | 1:800 | 1:1000 |
| Bürdenwiderstand [Ω] | RB | 100 | 40 | 25 |
| Bürdenspannung [V] | URB | 0 – 1 | ||
|---|---|---|---|---|
| Messgenauigkeit 50 Hz [%] | FU | ≤ 1 | ||
| Umgebungstemperatur [°C] | TA | 0..+85 | ||
| Frequenzbereich [Hz] | f | 50 – 400 | ||
| Isolationsprüfspannung [kVac] | VP | 3 | ||
| Typ | Primärstrom [A] | Höhe [mm] | Breite [mm] | Tiefe [mm] | Öffnung [mm] | PIN Stärke [mm] | PIN Länge [mm] |
| IB 05/5 | 0 – 5 | 30 | 26,5/17,5 | 14,5 | 10,5 | 0,7×0,7 | 5,0 |
| IB 05/20 | 0 – 20 | 30 | 26,5/17,5 | 14,5 | 10,5 | 0,7×0,7 | 5,0 |
| IB 05/40 | 0 – 40 | 30 | 26,5/17,5 | 14,5 | 10,5 | 0,7×0,7 | 5,0 |
Alle Daten und Konfigurationen finden Sie in unserem Produktdatenblatt.
Download Datenblatt
