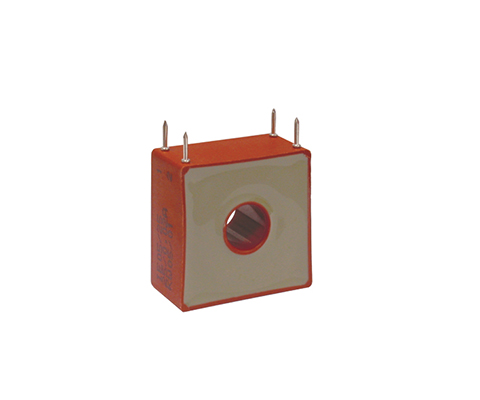

Durchsteckstromwandler (PIN-Version)
Beschreibung
Bei Durchsteckstromwandlern wird der bauseitige Primärleiter durch die Stromwandleröffnung im Gehäuse durchgesteckt. Die Durchstecköffnung orientiert sich jeweils an der primären Stromstärke. Wickelstromwandler besitzen eine Primärwicklung und eine Sekundärwicklung. Beide Wicklungen sind auf dem geschlossenen Ringkern aufgebracht und durch Isolation voneinander getrennt. Dieses Prinzip findet überwiegend Anwendung bei kleinen Primärströmen.
Vorteile
- PIN – Anschluss nach UL 94 V0
- Durchsteckstromwandlern zur direkten Leiterdurchführung
- Ausführung als Wickelwandler bei kleinen Strömen
- Ringbandkerne aus hochwertigen Silizium-Eisen
- Messung im unteren Frequenzbereich 16 2/3 bis 400Hz
- hohe Kernausgangsleistung und hochwertige Isolierung
- elektrisch getrennte Primär- und Sekundärstromkreise
- montagefreundliche Bauformen
- variable Anschlüsse z.B. Klemmen, Stecker, Flachstecker, Litzen oder Printmontage
- vielseitiges Gehäuseangebot mit unterschiedlichen Durchstecköffnungen
-
- Gemäß: EN/IEC 61869-1/2
- Primärnennstrom: 1 – 50 A
- Frequenzbereich: 50 – 400 Hz
- Primärnennstrom : 1 – 50 A

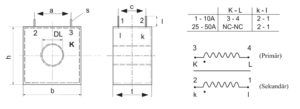

| Typ | 1 | 3 | 5 | 10 | 25 | 50 | |
|---|---|---|---|---|---|---|---|
| 2 Wicklungen | Durchsteckwandler | ||||||
| Primärstrom [A] | IPN | 1 | 3 | 5 | 10 | 25 | 50 |
| Max. Primärstrom [A] | ImaxPN | 1,2 | 3,6 | 6 | 12 | 30 | 60 |
| Sekundärstrom [mA] | IaN | 20 | 20 | 20 | 20 | 200 | 200 |
| Leistung [VA] | Psek | 0,1 | 0,1 | 0,1 | 0,1 | 0,12 | 0,5 |
| Übersetzungsverhältnis | KN | 50 | 150 | 250 | 500 | 1000 | 1000 |
| Bürdenwiderstand [Ω] | RB | 250 | 250 | 250 | 250 | 200 | 200 |
| Bürdenspannung [V] | URB | 5 | 5 | 5 | 5 | 5 | 10 |
| Messgenauigkeit 50 Hz [%] | FU | ≤ 1 | ≤ 1 | ≤ 1 | ≤ 1 | ≤ 1 | ≤ 1 |
| Umgebungstemperatur [°C] | TA | -25 bis + 70 | -25 bis + 70 | -25 bis + 70 | -25 bis + 70 | -25 bis + 70 | -25 bis + 70 |
| Frequenzbereich [Hz] | f | 50 – 400 | 50 – 400 | 50 – 400 | 50 – 400 | 50 – 400 | 50 – 400 |
| Isolationsprüfspannung [kVac] | VP | 3 | 3 | 3 | 3 | 3 | 3 | Anschluss [mm²] | 3-4/2-1 | 3-4/2-1 | 3-4/2-1 | 3-4/2-1 | NC/2-1 | NC/2-1 | Gewicht [kg] | 0,05 | 0,05 | 0,05 | 0,05 | 0,05 | 0,07 | Normen | EN/IEC 61869-1/2 |
| Typ | PIN-Anschluss [A] | h [mm] | b [mm] | t [mm] | DL [mm] | s [mm] | l [mm] | a [mm] | c [mm] |
| IE/1 | 3-4/2-1 | 34 | 33 | 18 | 9 | 1,0 | 3,5 | 27,5 | 10 |
| IE/3 | 3-4/2-1 | 34 | 33 | 18 | 9 | 1,0 | 3,5 | 27,5 | 10 |
| IE/5 | 3-4/2-1 | 34 | 33 | 18 | 9 | 1,0 | 3,5 | 27,5 | 10 |
| IE/10 | 3-4/2-1 | 34 | 33 | 18 | 9 | 1,0 | 3,5 | 27,5 | 10 |
| IE/25 | NC/2-1 | 34 | 33 | 18 | 9 | 1,0 | 3,5 | 27,5 | 10 |
| IE/50 | NC/2-1 | 38 | 38 | 20 | 13 | 1,0 | 6,5 | 30 | 10 |
