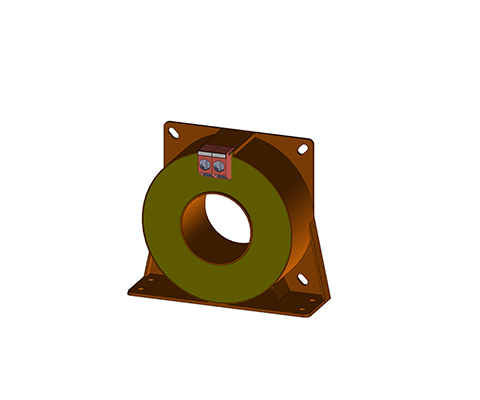

Messwandler (Litze/Klemme)
Beschreibung
Die zunehmende Entwicklung und Verbreitung elektronischer Geräte mit höheren Arbeitsfrequenzen erfordert Stromwandler mit einem erweiterten Frequenzbereich. Diese Anforderung kann mit speziell ausgewählten Materialien in Verbindung mit einer optimierten Auslegung erfüllt werden.
Vorteile
- Litzen- oder Klemmen nach UL 94 V-0
- Stromwandler zur genaueren Strommessung
- höhere Genauigkeitsklassen 1; 0,5; 0,2 als bei Standard-IE
- Messung im Frequenzbereich 16 2/3 bis 50kHz
- Impulsmessung (z.B. 8/20μs)
- geringer Phasenfehler für Leistungsmessung
- sehr niedrige Ummagnetisierungsverluste und Wirbelstromverluste
- Nanokristalline Ringkerne mit Banddicke von z.B. 20μm
- elektrisch getrennte Primär- und Sekundärstromkreise
- montagefreundliche Bauformen
- vielseitiges Gehäuseangebot mit unterschiedlichen Durchstecköffnungen
- Gemäß: EN/IEC 61869-1/2
- Primärnennstrom: 50 – 1000 A
- Frequenzbereich: 50 – 50.000 Hz
| Typ | 50 | 100 | 300 | 500 | 1000 | |
| Primärstrom [A] | IPN | 50 | 100 | 300 | 500 | 1000 |
| Max. Primärstrom [A] | ImaxPN | 60 | 120 | 360 | 600 | 1200 |
| Sekundärstrom [mA] | IaN | 1000 | 1000 | 1000 | 1000 | 1000 |
| Leistung [VA] | Psek | 0,5 | 1,0 | 2,5 | 5,0 | 15 |
| Übersetzungsverhältnis | KN | 50 | 100 | 300 | 500 | 1000 |
| Bürdenwiderstand [Ω] | RB | 0,5 | 1,0 | 2,5 | 5,0 | 15 |
| Bürdenspannung [V] | URB | 0,5 | 1,0 | 2,5 | 5,0 | 15 |
| Messgenauigkeit 50 Hz [%] | FU | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 |
| Umgebungstemperatur [°C] | TA | -25 bis +70 | -25 bis +70 | -25 bis +70 | -25 bis +70 | -25 bis +70 |
| Frequenzbereich [Hz] | f | 0,05 bis 50 | 0,05 bis 50 | 0,05 bis 50 | 0,05 bis 50 | 0,05 bis 50 |
| Isolationsprüfspannung [kVac] | VP | 3 | 3 | 3 | 3 | 3 |

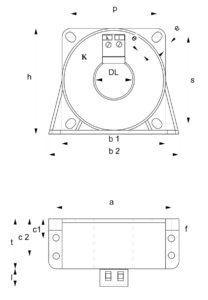

| Typ | Anschluss [mm²] | h [mm] | b1/b2 [mm] | t [mm] | DL [mm] | p/s [mm] | a [mm] | c1/c2 [mm] | f [mm] | e [mm] | l [mm] |
| IE/50 | 2,5 | 70 | 70/89 | 33 | 31 | 57/57 | 77 | 15,5/… | 4,3 | 6×4,3 | 25 |
| IE/100 | 2,5 | 70 | 70/89 | 33 | 31 | 57/57 | 77 | 15,5/… | 4,3 | 6×4,3 | 25 |
| IE/300 | 2,5 | 95 | 94/110 | 44 | 40 | 78/78 | 100 | 18/… | 5,3 | 8×5,3 | 25 |
| IE/500 | 2,5 | 95 | 94/110 | 44 | 40 | 78/78 | 100 | 18/… | 5,3 | 8×5,3 | 25 |
| IE/1000 | 2,5 | 141 | 138/170 | 55 | 64 | 120/120 | 150 | 18/25 | 6,5 | 10×6,5 | 25 |
Alle Daten und Konfigurationen finden Sie in unserem Produktdatenblatt.
Download Datenblatt
