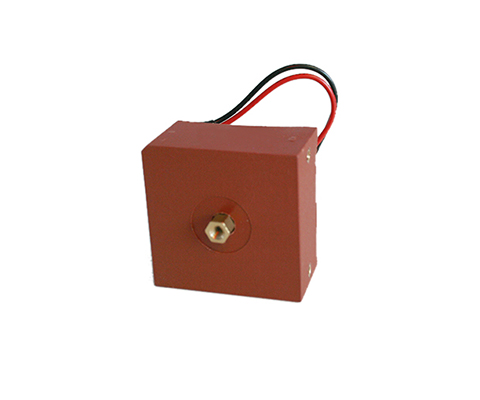

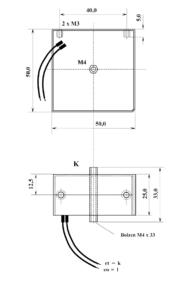

Impulsstromwandler
Beschreibung
Die REO Impulsstromwandler der Reihe IN-I können aufgrund der ausgewählten Materialien Strom mit hoher Genauigkeit und im entsprechenden Übersetzungsverhältnis darstellen – damit eignen sie sich besonders für die Leistungsmessung, Stromüberwachung- und auswertung und für den Einsatz in Solarwechselrichtern. Ebenso sind sie ideal für die Anwendung in aktiven Filtern geeignet, da sie zur Messung von Stromspitzen ausgelegt werden können.
Der Primärstrom wird über einen Stromleiter gemessen, welcher durch den geschlossenen Ringkern führt. Das vom Stromfluss durch den Leiter erzeugte magnetische Feld wird vom Ringkern aufgenommen und erzeugt entsprechend dem Übersetzungsverhältnis der Sekundärwicklung einen kleineren Strom für Messzwecke. Durch dieses Verfahren ist ein hoher Messstrom auf einen wesentlich kleineren Strom herabgesetzt und zusätzlich durch eine sichere galvanische Trennung vom Primärstromkreis getrennt.
Vorteile
- sehr genaue Strommessung Kl 0,2
- Impulsstrommessung
- verlustarmer Kern (Kernverluste <10W/kg bei 20kHz/200mT)
- Gehäuse aus UL VO-Material (Leiter muss positioniert sein)
- vielfältige Anwendungen z.B. für:
Aktivfilter, EMV-Messungen und Impulsstrommessungen
Typische Anwendungen
Mess- und Prüftechnik
| Typ | 50 | 100 | 200 | ||
| Primärstrom [A] | IPN | r.m.s | 0 – 50 | 0 – 100 | 0 – 200 |
| Max. Primärstrom [A] | ImaxPN | r.m.s | ± 60 | ± 120 | ± 240 |
| Sekundärstrom [mA] | IaN | r.m.s | 0 – 50 | 0 – 100 | 0 – 200 |
| Leistung [VA] | Psek | 0,5 | 1,0 | 1,5 | |
| Übersetzungsverhältnis | KN | 1: | 1000 | 1000 | 1000 |
| Bürdenwiderstand [Ω] | RB | 200 | 100 | 37,5 | |
| Bürdenspannung [V] | URB | r.m.s | 10 | 10 | 7,5 |
| Messgenauigkeit 50 Hz [%] | FU | ± 0,2 | ± 0,2 | ± 0,2 | |
| Umgebungstemperatur [°C] | TA | -20 bis +70 | -20 bis +70 | -20 bis +70 | |
| Frequenz [Hz] | f | 0,050 bis 50 | 0,050 bis 50 | 0,050 bis 50 | |
| Isolationsprüfspannung Primär / Sekundär / 2 sek [kVac] | VP | r.m.s 50 Hz | 3 | 3 | 3 |
| Lagertemperatur | TS | -25 bis +85 | -25 bis +85 | -25 bis +85 | |
| Spulenwiderstand | RS | @ TA = 25°C | 11,5 | 11,5 | 9 |
| Gewicht | m | 0,270 | 0,270 | 0,270 | |
| Normen | EN/IEC 61869-1/2 | ||||
|---|---|---|---|---|---|
| Kriechstromfestigkeit Gehäuse / Gießharz | 550 / 600M | ||||
| Kriechstrecke | dCp | 10 | 10 | 10 | |
| Luftstrecke | dCI | 9 | 9 | 9 | |
Alle Daten und Konfigurationen finden Sie in unserem Produktdatenblatt.
