IP20 oder IP54, Dreikanalsteuerung
Beschreibung
Die Baureihe REOVIB MTS umfasst Ein, Zwei – und Dreikanalsteuergeräte für Schwingförderantriebe. Es handelt sich hierbei um Phasenanschnitt-Steuerungen. Die Schwingfrequenz der Fördergeräte kann demzufolge gleich oder doppelt so groß sein wie die Netzfrequenz der Eingangsspannung (typenabhängig auch andere Frequenzen möglich). Steckverbindungen für alle Ein und Ausgänge ermöglichen einen schnellen Anschluss und erleichtern die Kombination mehrerer Geräte untereinander oder mit externen Steuerungen. Die Geräte arbeiten in digitaler Technik und werden über ein LED- oder LCD-Display und Tasten bedient. Alle Einstellungen können von außen, ohne dass das Gehäuse geöffnet werden muss, vorgenommen werden.
Die Regelgeräte REOVIB MTS 443 verfügen über 3 Leistungsausgänge, die logisch miteinander verknüpft werden können (bspw. Rund- und Linearförderer). Außerdem sind hierbei verschiedene Sensor- und Ventillogikverknüpfungen programmierbar.
Alle Parameter der REOVIB MTS 443 können über das in der Frontplatte integrierte Display eingegeben werden. Mit den Geräten können Verknüpfungen mit weiteren Geräten aus der REOVIB MTS-Baureihe realisiert werden. Anwenderspezifische Einstellungen können gespeichert und wieder abgerufen werden.
Die Geräte sind in IP20-Ausführung und in IP54-Ausführungen, sowie in verschiedenen Anschlussvarianten erhältlich:
- Eingangskabel/Ausgangsdose
- Komplett steckbar mit Eingangsstecker sowie Sensordosen

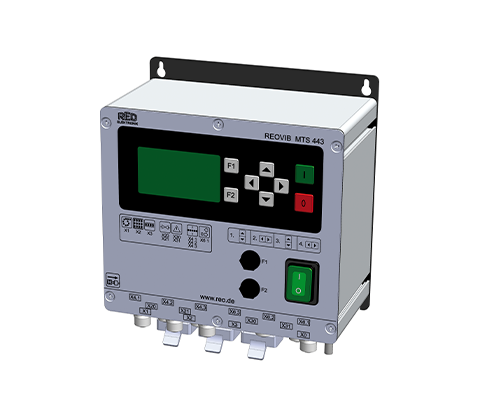

REOVIB MTS 443-LCD hat die gleiche Ausführung wie MTS 443, jedoch mit LCD-Display. Durch die in verschiedenen Sprachen mögliche Volltextdarstellung ist die Programmierung und Einstellung einfach und intuitiv umsetzbar; das intuitive Auslesen von wichtigen Messwerten wird so ebenfalls ermöglicht.
Vorteile
- Phasenanschnittsteuerung mit programmierbaren Funktionen
- Dreikanalsteuerung für die optimal passende Auslegung des gesamten Fördersystems
- digitale Einstellung aller Parameter über LED-Display oder mehrzeiliges LCD-Display (MTS 443 LCD)
- Ausführung in IP54 oder IP20
- automatische Netzspannungsanpassung
- Materialflusskontrolle
- verschiedene Sensorlogikverknüpfungen einstellbar
- einstellbarer Sanftanlauf
- mit Füllstandsteuerung/Stauschaltung
- integrierte Netzspannungskompensation mit konstanter Schwingweite
| Netzeingang | 110/ 230 V autom. Erkennung |
| Netzfrequenz | 50 / 60 Hz +/- 3 Hz |
| Ausgangsspannung | 20 … 100V/ 40…210 V |
| Ausgangsstrom | je Ausgang max. 6 A |
| Anzahl Ausgänge | 3 |
| Max. Ausgangsstrom aller Ausgänge | 10 A |
| Schwingfrequenz | 50/ 100 Hz (60/120Hz) |
| Sollwertvorgabe | Display |
| Statussignal | 24 V DC |
| Ext. Freigabe | 24 V DC, Schalter |
| Sensorversorgung | 24 V DC |
| Umin/ Umax-Einstellung | Display |
| Sanftanlauf | einstellbar 0…5 Sek. |
| Füllstandsteuerung/ Stauschaltung | Je Ausgang PNP, 24 V DC |
| Netzspannungskompensation | ✓ |
| Grob-/Feinsteuerung | ✓ |
| Anwählbarer Taktbetrieb | ✓ |
| Sensor- Time Out Regelung | ✓ |
| Konformität | CE, RoHS |
| Schutzklasse | IP54 |
| Netzeingang | 110/ 230 V autom. Erkennung |
| Netzfrequenz | 50 / 60 Hz +/- 3 Hz |
| Ausgangsspannung | 20 … 100V/ 40…210 V |
| Ausgangsstrom | je Ausgang max. 6 A |
| Anzahl Ausgänge | 3 |
| Max. Ausgangsstrom aller Ausgänge | 10 A |
| Schwingfrequenz | 50/ 100 Hz (60/120Hz) |
| Sollwertvorgabe | Display |
| Statussignal | 24 V DC |
| Ext. Freigabe | 24 V DC, Schalter |
| Sensorversorgung | 24 V DC |
| Umin/ Umax-Einstellung | Display |
| Sanftanlauf | einstellbar 0…5 Sek. |
| Füllstandsteuerung/ Stauschaltung | Je Ausgang PNP, 24 V DC |
| Netzspannungskompensation | ✓ |
| Grob-/Feinsteuerung | ✓ |
| Anwählbarer Taktbetrieb | ✓ |
| Sensor- Time Out Regelung | ✓ |
| Konformität | CE, RoHS |
| Schutzklasse | IP54 |
