Beschreibung
Baureihe in El-Bauform, Leistungen bis 690 VA bei 3000 1/min oder 6000 1/min
- Befestigung über Gewindebohrungen an Stand- und Ankerfläche
Vorteile
- Leistungen bis 690 VA
- flache Bauform
- besonders geeignet für kleine Luftspalte
Typische Anwendungen
Verpackungs- u. Waagenindustrie für Zuführ- u. Sortiervorgänge, Automatisierungsprozesse bei Einsatz von Antrieben mit Schwingmagneten
| Typen | Max. Nennluftspalt [mm] | Leistung bei 3000 1/min [VA] | Nennstrom = thermischer Nennstrom bei 230 V [A] | Gewicht [kg] Magnet | Gewicht [kg] Anker |
| 6000 1/min [VA] | |||||
| REVIB WE 131/75 | 0,5 | 110 | 0,5 | 1,4 | 0,27 |
| REVIB WE 131/135 | 0,8 | 460 | 2 | 7,2 | 1,6 |
| REVIB WE 131/136 | 0,6 | 690 | 3 | 8,7 | 2,2 |

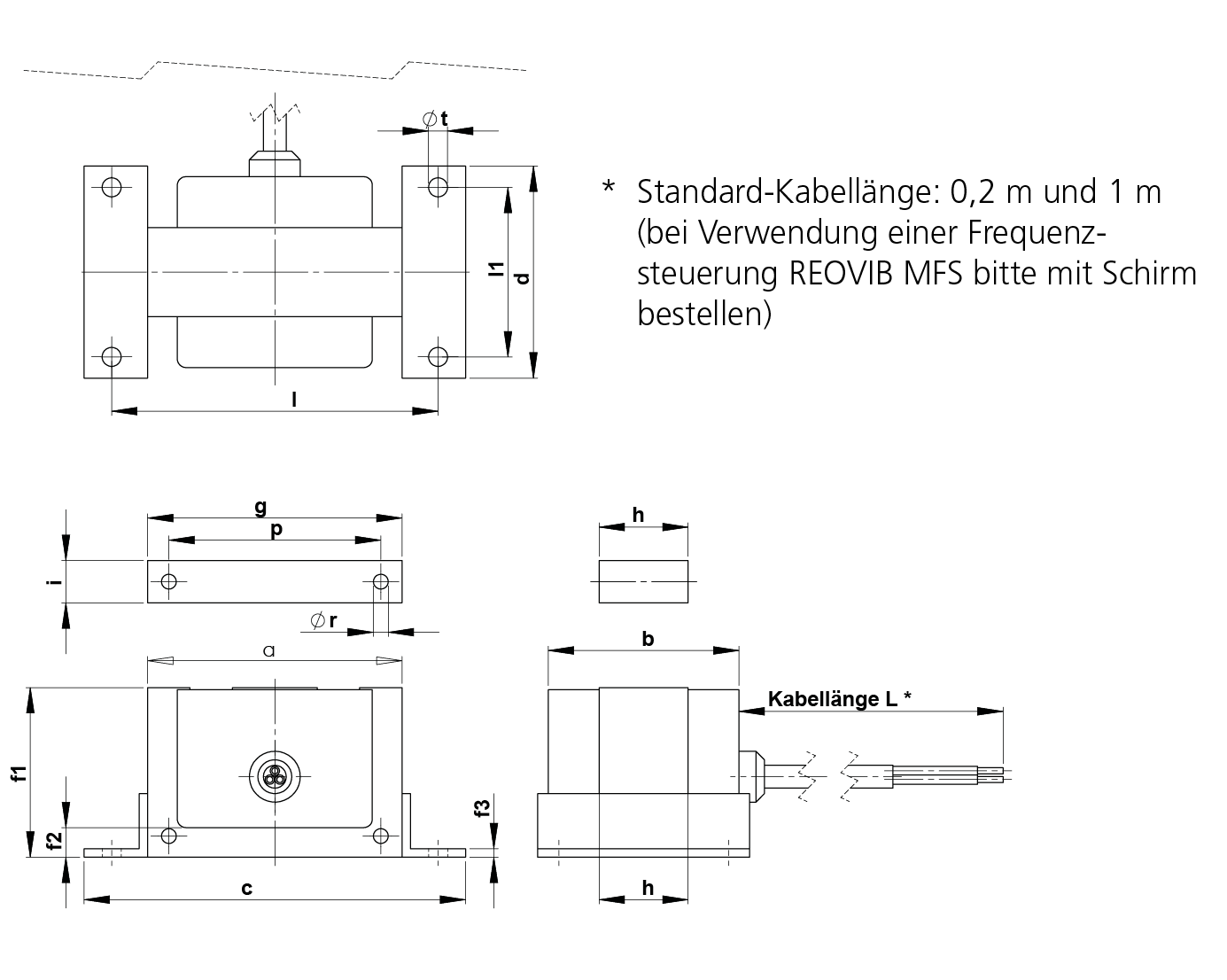

| Typen | a | b | c | d | f1 | f2 | f3 | g | h | i | l | l1 | p | ⌀r | ⌀t |
| REVIB WE 131/75 | 75 | 88 | 115 | 80 | 50 | 11 | 3 | 75 | 40 | 12,5 | 56 | 98 | 62,5 | 4,5 | 7 |
| REVIB WE 131/135 | 135 | 125 | 175 | 110 | 90 | 18 | 3 | 135 | 70 | 22,5 | 155 | 90 | 112,5 | 7,5 | 7 |
| REVIB WE 131/136 | 135 | 150 | 175 | 110 | 90 | 18 | 3 | 135 | 95,5 | 22,5 | 155 | 90 | 112,5 | 7,5 | 7 |
Alle Daten und Konfigurationen finden Sie in unserem Produktdatenblatt.
