IP 00, für Montage auf DIN-Schiene
Beschreibung

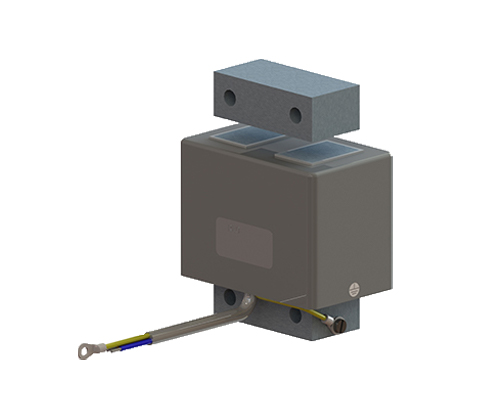

Standardbaureihe im Vollverguss, Leistungen bis 350 VA bei 3000 1/min oder 6000 1/min
- Befestigung über Rundbohrung, Grundplatte oder Langloch
- Kabelausführung nach unten oder seitlich
Vorteile
- optimales Größen-/Leistungsverhältnis
- gute Justierbarkeit
- sichere Befestigung durch solide Grundplatte bzw.Kernbohrungen
- kompakter und robuster Aufbau
Typische Anwendungen
Verpackungs- u. Waagenindustrie für Zuführ- u. Sortiervorgänge, Automatisierungsprozesse bei Einsatz von Antrieben mit Schwingmagneten
| Typen | Max. Nennluftspalt [mm] | Leistung bei 3000 1/min [VA] | Nennstrom = thermischer Nennstrom bei 230 V [N] | Spitzenzugkraft bei Nennluftspalt [N] | Gewicht [kg] |
|
|---|---|---|---|---|---|---|
| 6000 1/min [VA] | Magnet | Anker | ||||
| REOVIB WI 111/3 | 2 | 15 | 0,065 | 5 | 0,135 | 0,025 |
| REOVIB WI 111/5 | 1 | 60 | 0,26 | 38 | 0,405 | 0,085 |
| REOVIB WI 111/6 | 2,5 | 70 | 0,3 | 24 | 0,58 | 0,11 |
| REOVIB WI 111/7 | 3 | 140 | 0,6 | 45 | 1,15 | 0,165 |
| REOVIB WI 111/9 | 3 | 350 | 1,5 | 150 | 1,98 | 0,33 |
</tr

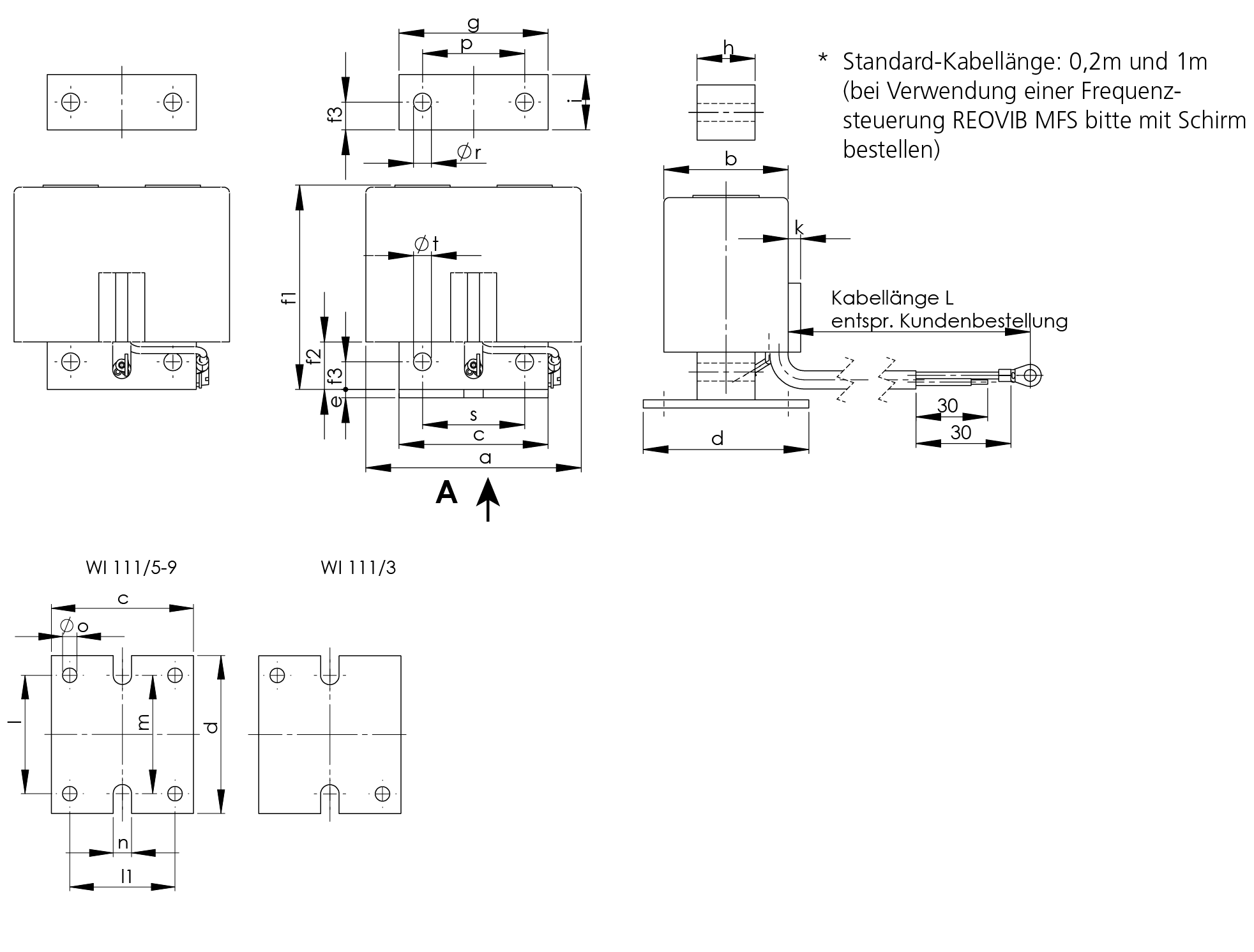

| Typen | a | b | c | d | e | f1 | f2 | f3 | g | h | i | k | l | l1 | m | ⌀n | ⌀o | p | ⌀r | s | ⌀t |
| REVIB WI 111/3 | 44,4 | 26,4 | 30 | 32 | 2 | 42 | 9 | 5 | 30 | 12 | 10 | 4,2 | 22 | 20 | 22 | 4,2 | 4,4 | – | 4,4 | 20 | 3,5 |
| REVIB WI 111/5 | 61,5 | 31,5 | 45 | 50 | 3 | 63 | 14 | 7,5 | 45 | 16 | 15 | 3 | 43 | 35 | 36 | 4,2 | 4,4 | 15 | 5,1 | 28 | 5,1 |
| REVIB WI 111/6 | 64 | 42 | 45 | 50 | 3 | 63 | 14 | 7,5 | 45 | 20,5 | 15 | – | 43 | 35 | 36 | 4,2 | 4,4 | 15 | 5,1 | 28 | 5,1 |
| REVIB WI 111/7 | 78 | 47 | 54 | 60 | 3 | 77 | 17 | 10 | 54 | 21 | 20 | 4,5 | 45 | 40 | 45 | 7 | 5,5 | 20 | 6,5 | 37 | 6,5 |
| REVIB WI 111/9 | 90 | 56 | 66 | 83 | 3 | 88 | 19 | 11 | 66 | 32,5 | 22 | – | 66 | 50 | 66 | 7 | 6,4 | 44 | 8,1 | 44 | 8,1 |
Alle Daten und Konfigurationen finden Sie in unserem Produktdatenblatt.
