Zubehör für Stelltransformatoren, Tastverhältnisregler
Beschreibung

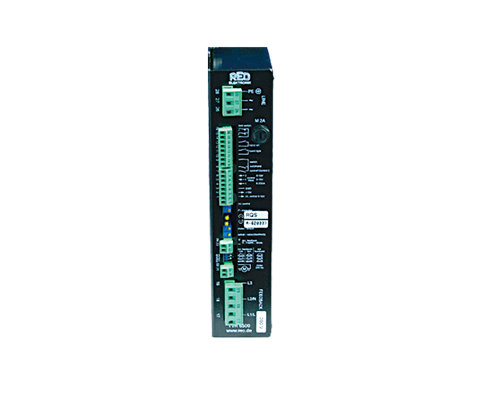

Steuergerät für motorisch gesteuerte Stelltransformatoren
Einstellbare Stromversorgungen im Netzspannungsbereich sowie im Hochleistungsbereich werden in den meisten Fällen mit Stelltransformatoren realisiert. Dabei genügt es meistens nicht, die Spannung bzw. die Leistung zu verstellen, sondern eine eingestellte Größe auch konstant zuhalten. Zu diesem Zweck werden die Stelltransformatoren mit einem Motor angetrieben, der mit einer entsprechenden Regelelektronik angesteuert wird.
Bei dem hier beschriebenen Gerät handelt es sich um eine solche Regelelektronik zur Ansteuerung von Gleichstrommotoren mit permanent erregtem Feld.
Vorteile
- einfache Bedienung
- für Spannungskonstanthalter oder als Strom-/Spannungsregler
- Montage horizontal oder vertikal
Technische Daten
| Sollwertvorgabe | 0 … 10 V / 0 … 20 mA |
| Umschaltmöglichkeit | Umschaltmöglichkeit auf 2. Sollwert (geschlossen = 2. Sollwert) Umschaltmöglichkeit auf Tastenbetrieb (geschlossen = Handbetrieb) (ohne Regelfunktion) |
| Referenzspannung | Interne 10 V – Referenzspannung |
| Interne Sollwertvorgabe | möglich |
| Istwerteingang | 0 … 10 V. DC |
| Istwerteingang | 0 … 10 V SS AC / 0 … 7 Veff AC |
| Interner Spannungswandlertrafo | 3 x 0 – 500 V bzw. 0 – 500 V |
|---|---|
| Eingänge für Endlagenschalter (Inhibit) | |
| Fehlerproportionale Ausregelgeschwindigkeit | |
| Einstellbares Motorlosbrechmoment | |
| Einstellbare Regelcharakteristik (P-Anteil) | |
| Totzeit | ca. 200ms |
| Aufbau | Gehäuse zum Anschrauben |
| Anschluss | Über Streckverbinder |
| Motorspannung | 24 V, DC – 1 A max. |
| Versorgungsspannung | 80V – 265 V AC |
| Sollwertvorgabe | 0 … 10 V / 0 … 20 mA |
