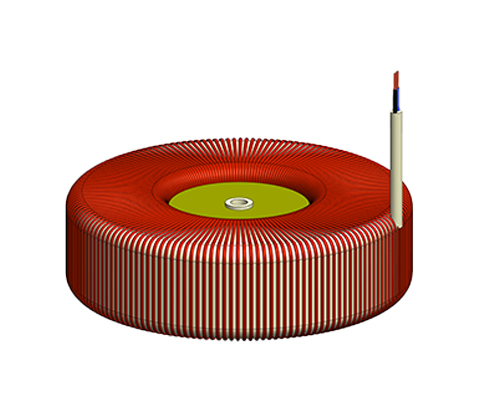

Ringkerntransformator mit Mittellochverguss als Netz-, Spar-, Sicherheits- oder Trenntransformator
Beschreibung
Die Ringkerntransformatoren mit Mittellochverguss oder Fußanguss beinhalten dieselben Vorteile wie die offenen Transformatoren, bieten jedoch eine gute Lösung zur Befestigung des Transformators. Die Kosten für eine zusätzliche Befestigungsmöglichkeit werden bei dieser Transformatorenreihe eingespart und durch eine Zentralschraube ersetzt, was zusätzlich nur eine kurze Montagezeit beansprucht. Ein sicherer Abstand zur Montagefläche wird eingehalten.
Vorteile
- integrierter Montageteller im Teilverguss
- Brummfreiheit
- geringes magnetisches Streufeld
- geringer Spannungsabfall
- hoher Wirkungsgrad
- direkte Befestigungsmöglichkeit mit nur einer Schraube
- sicherer Abstand zur Montagefläche
- Anschlüsse mit Draht oder Litzen
- Normen: EN 61558; EN 60601
| Nennleistung | 10 – 6000 VA |
| Eingangsspannung | 230 V |
| Ausgangsspannung | 24 – 690 V |
| Nennstrom | max. 50 A |
| Frequenzbereich | 50 – 400 Hz |
| Temperaturklasse | T40/E und T40/B |
*Neben diesen Standardbaureihen entwickeln wir spezielle Lösungen mit Sonderspannungen und höheren Leistungen nach Ihren Bedürfnissen. Nehmen Sie Kontakt mit uns auf.
Alle Daten und Konfigurationen finden Sie in unserem Produktdatenblatt.
