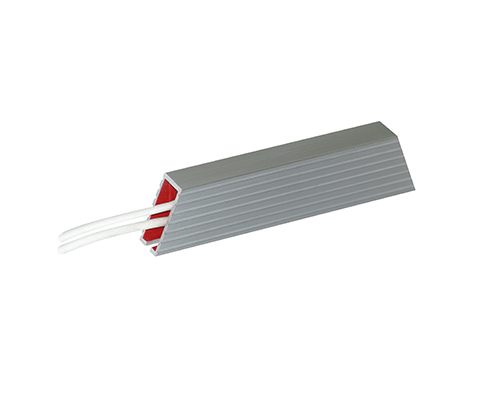

Widerstand REOHM Baureihe BW 154

Max. Dauerleistung: 200 W

Beschreibung

Bremswiderstand für Antriebe mit Frequenzumrichtern kleinerer bis mittlerer Leistung oder als Ladewiderstand. Montage nahe am Frequenzumrichter.

Vorteile

  • kleine Abmessungen
  • schneller Anschluss
  • eigensicher
  • Anpassung an jeden Frequenzumrichter
  • wenig zusätzliche Montagefläche
  • kompakte Bauform
  • bei Überlast hochohmig
  • stehende und liegende Bauform
  • optional mit Temperaturschalter

Typische Anwendungen

Bremswiderstand für Antriebe mit Frequenzumrichtern kleinerer bis mittlerer Leistung oder als Ladewiderstand verwendbar. Montage nahe am Frequenzumrichter.
Typ Widerstandswerte R [Ohm] Dauerleistung bei 25°C und Oberflächenübertemperatur von P[W] max. Betriebsspannung U [V]
200 K 250 K
BW 154 / 100 3 – 500 100 150 900
BW 154 / 150 2,2 – 160 120 160
BW 154 / 200 5 – 200 140 180
BW 154 / 250 5 – 250 160 200
Leistungen: Schutzart IP54, höhere Schutzarten auf Anfrage, Prüfspannung 2,5 kV AC andere Leistungen und Befestigungsmaße auf Anfrage
Type B1 [mm] H1 [mm] L1 [mm] L2 [mm] L3 [mm] L4 [mm] D [mm] Anschlussleitung
BW 154 / 100 40 21 170 155 140 250 5,5 2 x AWG 14, UL 1659
BW 154 / 150 40 21 210 195 180 250 5,5 2 x AWG 14, UL 1659
BW 154 / 200 40 21 250 235 220 250 5,5 2 x AWG 14, UL 1659
BW 154 / 250 40 21 290 275 260 250 5,5 2 x AWG 14, UL 1659
Bei einer Zerstörung wird der Widerstand hochohmig, daher ist jede Baureihe mit Temperatur-Schalter lieferbar. Die angegebenen Leistungswerte wurden bei einer waagerechten Lage der Widerstände in der Luft mit einem Abstand von min. 100mm zum Untergrund aufgenommen. Die Leistungswerte beziehen sich auf die Standardprodukte mit einer Normaltoleranz von +/- 10% bei einer Umgebungstemperatur von 20°C. Gerne fertigen wir auch kundenspezifische Lösungen außerhalb unseres Standardportfolios – sprechen Sie uns an!
Alle Daten und Konfigurationen finden Sie in unserem Produktdatenblatt. Download Datenblatt
