Widerstand REOHM Baureihe BW 155

Max. Dauerleistung: 3.500 W

Beschreibung

Bremswiderstand für Antriebe mit Frequenzumrichtern mittlerer bis hoher Leistung. Montage im und außerhalb des Schaltschrankes möglich.

Vorteile

kleine Abmessungen
schneller Anschluss
Anpassung an jeden Frequenzumrichter
wenig zusätzliche Montagefläche nötig
optional mit Abdeckung und Temperaturschalter
optional auch für aggressive Umgebung (z.B. Salznebel)
Schutzart bis IP66

Typische Anwendungen

Für Antriebe mit Frequenzumrichtern kleinerer bis mittlerer Leistung Montage nahe am Frequenzumrichter: Prüfspannung 2,5 kV AC

Technische Daten

Typ	Widerstandswerte* R [Ohm]	Dauerleistung P [W] IP20	Dauerleistung P [W] IP65, IP66	max. Betriebsspannung U [V]
BW 155 / 1000 / IP …	1 – 1000	1000	600	900
BW 155 / 1200 / IP …	1,2 – 300	1200	800
BW 155 / 1500 / IP …	1,5 – 280	1500	1000
BW 155 / 2000 / IP …	2 – 1440	2000	1500

*Andere Widerstandswerte auf Anfrage.

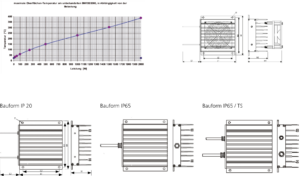

Mechanische Daten

Typ	Abmessungen							Anschlussleitung*
Typ	B1 [mm]	B2 [mm]	H [mm]	L1 [mm]	L2 [mm]	L3 [mm]	D [mm]	Anschlussleitung*
BW 155 / 1000 / …	175	165	75	182	120	250	6,5	IP20 PTFE AWG14
BW 155 / 1200 / …	175	165	75	242	180	250	6,5
BW 155 / 1500 / …	175	165	75	342	280	250	6,5
BW 155 / 2000 / …	175	165	75	542	500	250	6,5
BW 155 / 2500 / …	175	165	75	672	630	250	6,5		4,5

Mechanische Daten

Typ	Abmessungen							Anschlussleitung*
Typ	B1 [mm]	B2 [mm]	H [mm]	L1 [mm]	L2 [mm]	L3 [mm]	D [mm]	Anschlussleitung*
BW 155 / 1000 / …	175	165	75	182	120	1000	6,5	IP65 (IP66) geschirmte Anschlussleitung 3 x 1,5 mm² oder 3 x 2,5 mm²
BW 155 / 1200 / …	175	165	75	242	180	1000	6,5
BW 155 / 1500 / …	175	165	75	342	280	1000	6,5
BW 155 / 2000 / …	175	165	75	542	500	1000	6,5
BW 155 / 2500 / …	175	165	75	672	630	1000	6,5
BW 155 / 3000/ …	175	165	75	762	720	1000	6,5
BW 155 / 3500 / …	175	165	75	872	830	1000	6,5

*Bei kleinen Widerstandswerten ist der Leiterquerschnitt dem Strom angepasst

Technische Daten Berührungsschutz / Abdeckung

Typ	Abmessungen
Typ	L1 [mm]	L2 [mm]	B1 [mm]	B2 [mm]	H [mm]	D [mm]
BW 155 / 1000 / …	470	440	275	225	200	7,0 x 10,0
BW 155 / 1200 / …	530	500	275	225	200	7,0 x 10,0
BW 155 / 1500 / …	630	600	275	225	200	7,0 x 10,0
BW 155 / 2000 / …	830	800	275	225	200	7,0 x 10,0
BW 155 / 2500 / …	960	930	275	225	200	7,0 x 10,0
BW 155 / 3000/ …	1050	1020	275	225	200	7,0 x 10,0
BW 155 / 3500/ …	1160	1130	275	225	200	7,0 x 10,0

Bei einer Zerstörung wird der Widerstand hochohmig, daher ist jede Baureihe mit Temperatur-Schalter lieferbar. Die angegebenen Leistungswerte wurden bei einer waagerechten Lage der Widerstände in der Luft mit einem Abstand von min. 100mm zum Untergrund aufgenommen. Die Leistungswerte beziehen sich auf die Standardprodukte mit einer Normaltoleranz von +/- 10% bei einer Umgebungstemperatur von 20°C. Gerne fertigen wir auch kundenspezifische Lösungen außerhalb unseres Standardportfolios – sprechen Sie uns an!
