Max. Dauerleistung: 2600 W
Beschreibung
Die Baureihe D 158 ist geeignet für die Anwendung als Brems- bzw. Lastwiderstand für die Antriebstechnik, Industrieanwendungen, Prüffelder, E-Mobility und für die Bahntechnik mit integrierter Wasserkühlung.
Es können durch die gezielte und optimierte Kühlung auf kleinstem Raum hohe Leistungen bei geringer Wärmeentwicklung umgesetzt werden. Der Einsatz ist auch dort möglich, wo es hohe Umgebungstemperaturen gibt. Die Widerstände sind erhältlich als Brems,- Lade,- und Hochvoltwiderstände.
Vorteile
- sehr kompakter Aufbau
- Einsatz auch bei höheren Umgebungstemperaturen möglich
- gezielte und optimierte Kühlung für hohe Leistung
- sehr niedrige Gehäusetemperatur (<50°C)
- für Standard-Kühlflüssigkeiten (Wasser/Glykol) geeignet
- hohe Schutzart bis IP66 möglich
- Betriebsdruck des Kühlkreislaufes bis 4bar (Prüfdruck 10bar)
- benötigt im Schaltschrank sehr wenig Platz
Typische Anwendungen
Antriebstechnik für Motorantriebe, z. B. Maschinenbau, Pumpen, Fördertechnik, Lüftungs- und Klimatechnik, Robotertechnik, Automatisierungstechnik, Stromversorgungen
Leistungen
Schutzart IP 20 / IP 54, höhere Schutzarten auf Anfrage, Prüfspannung 2,5 kV AC andere Leistungen und Befestigungsmaße auf Anfrage

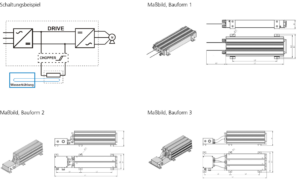

| Typ | Widerstandswerte R [Ohm] | Dauerleistung P [W] | max. Betriebsspannung U [V] |
| BW D 158 / 3000 | 10 – 200 | 3000 | 1000 |
|---|---|---|---|
| BW D 158 / 5000 | 10 – 200 | 5000 | |
| BW D 158 / 6000 | 10 – 200 | 6000 | |
| BW D 158 / 10000 | 6 – 500 | 10.000 | |
| BW D 158 / 15000 | 4 – 600 | 15.000 | |
| BW D 158 / 20000 | 3 – 600 | 20.000 | |
| BW D 158 / 30000 | 2,1 – 750 | 30.000 | |
| BW D 158 / 45000 | 2,1 – 800 | 45.000 | |
| BW D 158 / 60000 | 2 – 850 | 60.000 |
| Typ | Abmessungen | Anschlüsse | Bauform | ||||||
|---|---|---|---|---|---|---|---|---|---|
| L1 [mm] | L2 [mm] | L3 [mm] | B1 [mm] | B2 [mm] | H [mm] | Kabelverschraubung | Klemme | ||
| BW D 158 / 3000 | 320 | 213 | 500 | 190 | 175 | 68 | M20 | 6 mm² | BF 1 |
| BW D 158 / 5000 | 450 | 343 | 500 | 190 | 175 | 68 | M20 | 6 mm² | BF 1 |
| BW D 158 / 6000 | 550 | 443 | 500 | 190 | 175 | 68 | M20 | 6 mm² | BF 1 |
| BW D 158 / 10000 | 680 | 343 | 265 | 176 | 156 | 170 | M25 | 10 mm² | BF 2 |
| BW D 158 / 15000 | 680 | 343 | 265 | 245 | 225 | 170 | M32 | 10 mm² | BF 3 | BW D 158 / 20000 | 680 | 343 | 265 | 2 x 176 | 2 x 156 | 170 | M32 | 10 mm² | 2 x BF 2 | BW D 158 / 30000 | 680 | 343 | 265 | 2 x 245 | 2 x 225 | 170 | M32 | 10 mm² | 2 x BF 3 | BW D 158 / 45000 | 680 | 343 | 265 | 3 x 245 | 3 x 225 | 170 | M32 | 16 mm² | 3 x BF 3 | BW D 158 / 60000 | 680 | 343 | 265 | 4 x 245 | 4 x 225 | 170 | M32 | 16 mm² | 4 x BF 3 |
- Temperaturschalter
Bei einer Zerstörung wird der Widerstand hochohmig, daher ist jede Baureihe mit Temperatur-Schalter lieferbar.
Die angegebenen Leistungswerte wurden bei einer waagerechten Lage der Widerstände in der Luft mit einem Abstand von min. 100mm zum Untergrund aufgenommen. Die Leistungswerte beziehen sich auf die Standardprodukte mit einer Normaltoleranz von +/- 10% bei einer Umgebungstemperatur von 20°C
Alle Daten und Konfigurationen finden Sie in unserem Produktdatenblatt.
