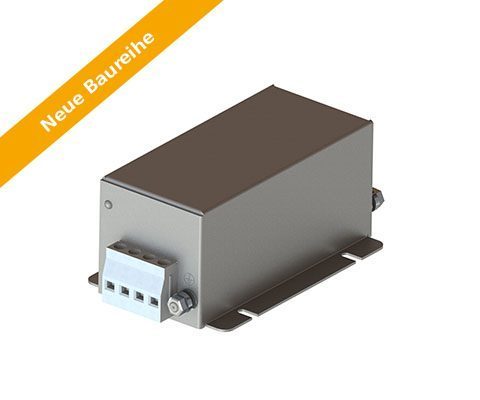

EMV Filter N CNW 114

Dreiphasen-Netzfilter mit erhöhter Dämpfung, 3 Leiter

Beschreibung

Bei dem Aufbau von Elektronikkomponenten in einem Schaltschrank werden oft dieselben Schaltungen mit verschiedenen Leistungen benötigt. Damit nicht jedes Mal das Bohrbild geändert werden muss, ist es ideal, mehrere Leistungsbereiche zusammenzufassen. Die Filter dieser Serie haben im wichtigsten Leistungsbereich identische Befestigungsmaße, so dass die Filter ausgetauscht werden können.

Vorteile

kleine Abmessungen
schneller Anschluss
geringe Erwärmung
berührungssichere Klemmen
sehr guter Dämpfungsverlauf über ein breites Frequenzspektrum
IT-Versionen möglich

Typische Anwendungen

Frequenzumrichter für Motorantriebe, Windenergieanlagen, Stromversorgungen

Technische Daten

Gemäß: IEC/EN 60939 / IEC 950 / UL 1283
Prüfspannung: L-L 2100 V, DC 1s, L-PE 2700 V, DC 1s
Überlast: 1,5 x I 1 min/h
Klimakategorie: DIN IEC 68 Teil 1 25/085/21

Typ	Nennspannung [V]	Nennstrom [A]	Arbeitstrom[mA]	Cx [μF]	Cy nF]	L [mH]	R [kOhm]	Frequenz[Hz]
N CNW 114/8	3×500*	8	<5	1,0	0,244	7,6	1,12	50/60
N CNW 114/16	3×500*	16	<30	2,53	1,57	5,2	1,12	50/60
N CNW 114/25	3×500*	25	<30	2,53	1,57	2,5	1,12	50/60
N CNW 114/36	3×500*	36	<30	2,53	1,57	1,5	1,12	50/60
N CNW 114/50	3×500*	50	<30	2,53	1,57	0,9	1,12	50/60
N CNW 114/64	3×500*	64	<30	2,53	1,57	0,9	1,12	50/60
N CNW 114/80	3×500*	80	<35	3,63	1,68	0,8	1,12	50/60
N CNW 114/110	3×500*	110	<35	3,63	1,68	0,5	1,12	50/60
N CNW 114/180	3×500*	180	<35	3,63	1,68	0,5	1,12	50/60
N CNW 114/300	3×500*	300	<60	7,26	3,36	0,3	1,12	50/60
N CNW 114/450	3×500*	450	<60	7,26	3,36	0,16	1,12	50/60
N CNW 114/600	3×500*	600	<60	7,26	3,36	0,155	1,12	50/60
N CNW 114/900	3×500*	900	<60	7,26	3,36	0,055	1,12	50/60
N CNW 114/1200	3×500*	1200	<60	7,26	3,36	0,055	1,12	50/60

*Auf Anfrage auch mit 690V erhältlich. Auch als Variante mit cULus Zertifizierung erhältlich. Nach Anfrage senden wir Ihnen gerne das entsprechende Datenblatt zu.

Abmessungen in mm

Type	Gehäuse	Anschluss	PE-Anschluss	B1[mm]	B2[mm]	B3[mm]	D1[mm]	D2[mm]	H[mm]	L1[mm]	L2[mm]	L3[mm]
N CNW 114/8	B	Klemme 4mm²	2 x M6	98	80	70	5	–	70	177	150	90
N CNW 114/16	B	Klemme 4mm²	2 x M6	148	135	120	7	–	70	227	200	160
N CNW 114/25	B	Klemme 6mm²	2 x M6	148	135	120	7	–	70	229	200	160
N CNW 114/36	B	Klemme 10mm²	2 x M6	148	135	120	7	–	70	229	200	160
N CNW 114/50	B	Klemme 16mm²	2 x M6	148	135	120	7	–	70	238	200	160
N CNW 114/64	B	Klemme 16mm²	2 x M6	148	135	120	7	–	70	238	200	160
N CNW 114/80	B	Klemme 25mm²	2 x M10	168	155	140	7	–	90	303	240	160
N CNW 114/110	B	Klemme 50mm²	2 x M12	168	155	140	7	–	90	331	240	160
N CNW 114/180	B	Klemme 95mm²	2 x M12	168	155	140	7	–	90	339	240	160
N CNW 114/300	C	Anschlussbolzen (M12)	1 x M10	265	250	230	7	–	130	438	348	180
N CNW 114/450	D	Kupferschiene (25×8)	1 x M12	265	240	215	9	10,5	160	530	440	190
N CNW 114/600	D	Kupferschiene (30×10)	1 x M12	265	240	215	9	10,5	160	550	440	190
N CNW 114/900	D	Kupferschiene (50×10)	1 x M12	265	240	215	9	14	160	630	440	190
N CNW 114/1200	D	Kupferschiene (60×10)	1 x M12	265	240	215	9	14	160	630	440	190
