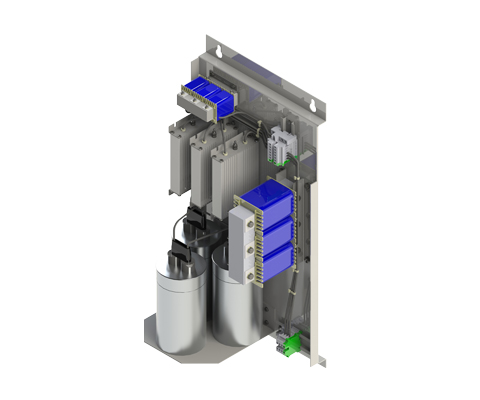

Rückspeisefähiger Oberwellenfilter (400V/50Hz)
Beschreibung
LCL Filter kommen insbesondere bei rückspeisefähigen Umrichtern (AFE), aber auch bei Umrichtern für erneuerbare Energien zum Einsatz. Die Hauptaufgabe dieses Filters ist die Beseitigung der PWM-Frequenzen, mit dem Ziel das Versorgungsnetz – beim Einspeisen der Energie – nicht zu verunreinigen.
Vorteile
- Erhöht den Wirkungsgrad ihres Umrichters durch Verbesserung der Netzqualität
- geringe Verluste sparen zusätzlich hohe Energiekosten
- kompakte Bauweise und kleines Gewicht
- natürliche Kühlung
- optionaler Ladewiderstand
- Nennspannung: 3 x 400V / 50Hz
- Klimakategorie: 25/085/21 DIN IEC 68 Teil 1
- Umgebungstemperatur: 40°C
- Schutzart: IP00
- optional: erhältlich mit Ladewiderstand
- Bemessungsstrom : 14 – 74 A
- Frequenz : 50 Hz
| Typ | Nennstrom [V] | L [mm] | B [mm] | H [mm] | N1 [mm] | N2 [mm] | D1 [mm] | D2 [mm] | Klemme [mm²] |
| CNW 957 / 14 | 14 | 610 | 320 | 155 | 590 | 250 | ø9 / ø17 | ø7 | 4 |
| CNW 957 / 29 | 29 | 610 | 320 | 225 | 590 | 250 | ø9 / ø17 | ø7 | 10 |
| CNW 957 / 42 | 42 | 880 | 600 | 235 | 853 | 500 | ø9 / ø17 | ø9 | 16 |
| CNW 957 / 74 | 74 | 880 | 600 | 235 | 853 | 500 | ø9 / ø17 | ø9 | 35 |
