Netzdrossel N CNW 901

Einphasen-Netzdrossel 4% Uk

Beschreibung

Kompakt & Effizient

Die neue Baureihe punktet nicht nur durch eine schnellere Lieferzeit, sondern auch durch die Ressourcenschonung sowie die Effektivitätssteigerung.

Netzstörungen reduzieren – bis zu 20% Energiekosten sparen. Eine Netzdrossel entlastet das Versorgungsnetz durch Kompensierung der Oberwellenblindleistung. Die harmonischen Oberwellen und Kommutierungseinbrüche werden sehr stark reduziert. Durch den Einsatz einer Netzdrossel wird die Umrichterelektronik und die Zwischenkreiskondensatoren geschützt.

Anlaufströme und Stromspitze werden bis zu 60% gedämpft. Netzdrosseln helfen zur Einhaltung der internationalen PowerQuality Normen IEEE 519 oder EN 61000-3-2

Vorteile

kompakte Bauform
verlängerte Lebensdauer für elektrische Verbraucher
geringe thermische Erwärmung
Dämpfung von Stromspitzen bis zu 60%
Reduzierung des Eingangsstroms bis zu 20%
geräuscharm
Fertigung nach UL Isolationssystem E251513 möglich

Typische Anwendungen

Antriebstechnik für Motorantriebe, z. B. Maschinenbau, Pumpen, Fördertechnik, Lüftungs- und Klimatechnik, Robotertechnik, Automatisierungstechnik, Stromversorgungen

Technische Daten*

Nennspannung: U ≤ 250 V
Kurzschlussspannung: Uk 4% (230VAC/50Hz, INenn)
Frequenz: 50/60 Hz
Gemäß: EN 60289 / EN 61558
Prüfspannung: L-PE 2500 V, DC 1min
Isolierstoffklasse: T40/F
Schutzart: IP00
Klimakategorie: DIN IEC 60068-1
Überlast: 1,5 x INenn 1 min / h
Bauform: auf Fußwinkel stehend

Technische Daten

Typ	Nennspannung / Nennfrequenz U [V]	Nennstrom I [A]	Nenninduktivität L [mH]	Verluste P [W]	Masse [kg]	Masse Cu [kg]
N CNW 901 / 2	230 50/60 Hz	2	14,5	7	0,5	0,12
N CNW 901 / 4	230 50/60 Hz	4	7,3	11,3	0,5	0,12
N CNW 901 / 6	230 50/60 Hz	6	4,8	13,5	0,6	0,14
N CNW 901 / 8	230 50/60 Hz	8	3,6	17	0,7	0,15
N CNW 901 / 10	230 50/60 Hz	10	2,9	34	0,7	0,16
N CNW 901 / 16	230 50/60 Hz	16	1,8	25	1,2	0,31
N CNW 901 / 20	230 50/60 Hz	20	1,5	28	2,0	0,36
N CNW 901 / 25	230 50/60 Hz	25	1,1	32	2,0	0,4
N CNW 901 / 30	230 50/60 Hz	30	0,95	35	2,1	0,41
N CNW 901 / 35	230 50/60 Hz	35	0,84	42	2,9	0,52
N CNW 901 / 40	230 50/60 Hz	40	0,73	42	3,6	0,8
N CNW 901 / 45	230 50/60 Hz	45	0,65	44	3,6	0,9
N CNW 901 / 50	230 50/60 Hz	50	0,57	50	4,6	1
N CNW 901 / 63	230 50/60 Hz	63	0,5	61	5,2	1,3
N CNW 901 / 75	230 50/60 Hz	75	0,4	701	6,9	1,6
N CNW 901 / 100	230 50/60 Hz	100	0,29	86	8,0	2

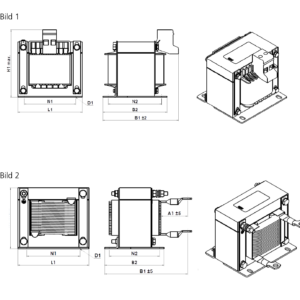

Abmessungen in mm

Typ	Länge L mm	Breite B1 mm	Breite B2 mm	Höhe H	Befestigung N1 mm	Befestigung N2 mm	Befestigung D1 (mm x mm)	Connections Clamps/ Cross section [mm²]	Anschluss PE	Anschluss A1
N CNW 901 / 2	60	65	47	67	44	36	4 x 7	2,5	Flachstecker 6.3×0.8
N CNW 901 / 4	60	65	47	67	44	36	4 x 7	2,5	Flachstecker 6.3×0.8
N CNW 901 / 6	60	65	47	67	44	36	4 x 7	2,5	Flachstecker 6.3×0.8
N CNW 901 / 8	60	79	59	67	44	45	4 x 7	2,5	Flachstecker 6.3×0.8
N CNW 901 / 10	66	70	57	72	50	43	5 x 8	2,5	Flachstecker 6.3×0.8
N CNW 901 / 16	78	75	60	80	57	48	5 x 8	2,5	Flachstecker 6.3×0.8
N CNW 901 / 20	84	90	76	80	64	62	5 x 8	4	Flachstecker 6.3×0.8
N CNW 901 / 25	84	90	76	80	64	62	5 x 8	4	Flachstecker 6.3×0.8
N CNW 901 / 30	84	90	76	80	64	62	5 x 8	10	Flachstecker 6.3×0.8
N CNW 901 / 35	96	105	88	105	84	72	6 x 11	10	Flachstecker 6.3×0.8
N CNW 901 / 40	96	142	102	90	84	85	6 x 11	16 (M6)	M5	40
N CNW 901 / 45	96	142	102	90	84	85	6 x 11	16 (M6)	M5	40
N CNW 901 / 50	105	145	105	95	84	87	6 x 11	16 (M6)	M5	40
N CNW 901 / 63	120	140	100	108	90	85	6 x 11	25 (M6)	M6	45
N CNW 901 / 75	120	165	120	108	90	85	6 x 11	35 (M6)	M6	50
N CNW 901 / 100	135	155	115	120	105	100	6 x 11	35 (M6)	M6	50
