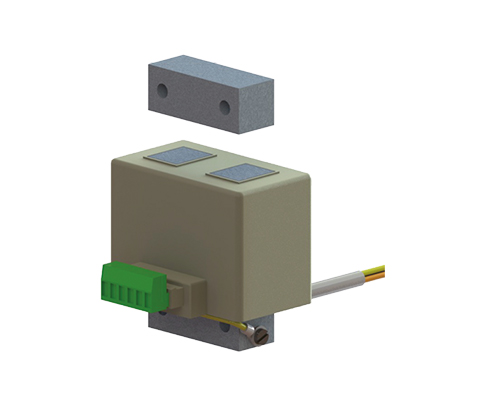

Schwingmagnet mit Codierstecker
Vorteile
- Leistungen bis 250 VA
- Betriebsarten über Codierstecker für alle Typen
- schnelle Änderung der Anschlussspannung durch Wechsel des Codierstecker
- flache Bauformen
Typische Anwendungen
Verpackungs- u. Waagenindustrie für Zuführ- u. Sortiervorgänge, Automatisierungsprozesse bei Einsatz von Antrieben mit Schwingmagneten
| Typen | Max. Nennluftspalt[mm] | Leistung bei 3000 1/min [VA] | Nennstrom=thermischer Nennstrom bei 230V [A] | Spitzenzugkraft bei Nennluftspalt [N] | Gewicht Magnet [kg] | Gewicht Anker [kg] |
| 6000 1/min [VA] | ||||||
| REOVIB WI 211/7 | 1 | 175 | 0,75 | 40 | 1,15 | 0,165 |
| REOVIB WI 211/9 | 1 | 210 | 0,9 | 105 | 1,96 | 0,33 |
| REOVIB WI 211/10 | 1 | 250 | 1,1 | 210 | 2,1 | 0,34 |
| Typen | a | b | c | d | e | f | f1 | f2 | f3 | f4 | g | h | i | k | p | r | s | ⌀t |
| REOVIB WI 211/7 | 78 | 47 | 54 | 60 | 3 | 77 | 74 | 17 | 10 | 22 | 54 | 21 | 20 | 31 | 20 | 6,5 | 37 | 6,5 |
| REOVIB WI 211/9 | 90 | 56 | 66 | 83 | 3 | 91 | 88 | 19 | 11 | 24 | 66 | 32,5 | 22 | 31 | 44 | 8,1 | 44 | 8 |
| REOVIB WI 211/10 | 100 | 68 | 66 | – | – | – | 61,5 | 12 | 9 | 48 | 66 | 38 | 17,5 | 31 | 30 | M6 | – | – |
Alle Daten und Konfigurationen finden Sie in unserem Produktdatenblatt.Download Datenblatt
