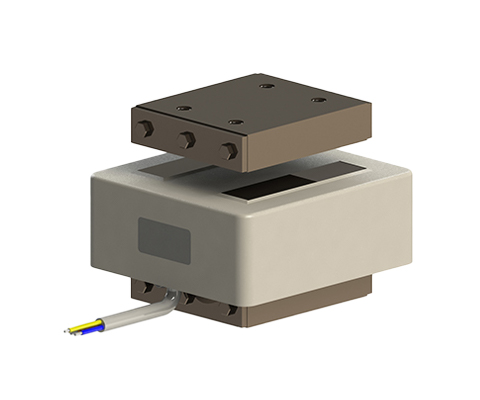

Schwingmagnet, vernickelt
Beschreibung
Vernickelte Ausführung im Vollverguss bei 900 1/min, 1500
1/min, 3000 1/min oder 6000 1/min, Leistungen bis 1265 VA
- Befestigung über Gewindebohrungen an Stand- und Ankerfläche
- Kabelausführung nach unten mit ungeschirmten oder geschirmten Kabeln
Vorteile
- Korrosionsschutz durch Vernickelung
- optimales Größen-/Leistungsverhältnis
- gute Justierbarkeit
- Leistungen bis 2020 VA
- auch für niederfrequente Anwendungen
- Spitzenzugkraft bis 2900 N
- flache Bauform
Typische Anwendungen
Verpackungs- u. Waagenindustrie für Zuführ- u. Sortiervorgänge, Automatisierungsprozesse bei Einsatz von Antrieben mit Schwingmagneten
| Typen | Max. Nennluftspalt[mm] | Leistung bei 6000 1/min [VA] | Nennstrom=thermischer Nennstrom bei 230V [A] | Spitzenzugkraft bei Nennluftspalt [N] | Leistung bei 3000 1/min [VA] | therm. Nennstrom bei 230V [A] | Spitzenzugkraft bei Nennluftspalt [N] | Gewicht Magnet [kg] | Gewicht Anker [kg] |
| REOVIB WI 421/10 | 2,5 | 200 | 0,87 | 110 | 156 | 0,68 | 128 | 2,1 | 0,34 |
| REOVIB WI 421/12 | 3 | 350 | 1,52 | 150 | 300 | 1,3 | 264 | 2,8 | 0,62 |
| REOVIB WI 421/14 | 3 | 800 | 3,5 | 580 | 748 | 3,25 | 570 | 6,9 | 1,45 |
| REOVIB WI 421/16 | 3 | 1600 | 6,9 | 1500 | 1265 | 5,5 | 1400 | 10,5 | 2,6 |
| REOVIB WI 421/18 | 3 | – | – | – | 2020 | 8,8 | 2900 | 28 | 9 |
| Typen | a | b | c | d | f1 | f2 | f3 | g | h | i | p | r |
| REOVIB WI 421/10 | 100 | 68 | 66 | – | 61,5 | 12 | 9 | 66 | 38 | 17,5 | 30 | M6 |
| REOVIB WI 421/12 | 100 | 100 | 66 | 40 | 61,5 | 15 | 9 | 66 | 70 | 17,5 | 30 | M6 |
| REOVIB WI 421/14 | 155 | 110 | 108 | – | 90,5 | 23 | 15 | 108 | 68 | 26,5 | 50 | M10 |
| REOVIB WI 421/16 | 155 | 168 | 108 | 80 | 90,5 | 23 | 15 | 108 | 126 | 26,5 | 50 | M10 |
| REOVIB WI 421/18 | 230 | 170 | 169 | 65 | 128,5 | 42 | 18 | 169 | 120 | 47,5 | 75 | M12 |
Alle Daten und Konfigurationen finden Sie in unserem Produktdatenblatt.
Download Datenblatt
