Max. Dauerleistung: 1.500 W
Beschreibung
Bremswiderstand für Antriebe mit Frequenzumrichtern kleiner bis mittlerer Leistung.
Montage im und außerhalb des Schaltschrankes möglich.
Vorteile
- schneller Anschluss
- kurzschlussfest
- kleine Abmessungen bei grosser Leistung
- sehr gute Wärmeabgabe
- bei Überlast hochohmig
- optional mit Berührungsschutz und Temperaturschalter
- optional
auch für aggressive Umgebung (z.B. Salznebel) - Montage auch ausserhalb des Schaltschrankes möglich kompakt
- auch mit UL-Zertifizierung siehe Übersicht „UL- Zertifizierte Produkte von REO“

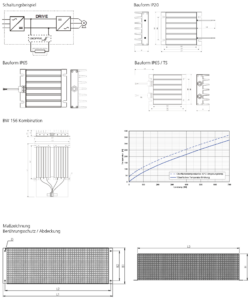

Typ | Widerstandswerte R [Ohm] nach E12* | Dauerleistung P [W] IP20 | Dauerleistung P [W] IP65 | max. Betriebsspannung U [V] |
BW 156 / 400 / IP … | 1 – 820 | 400 | 300 | 900 |
---|---|---|---|---|
BW 156 / 600 / IP … | 1 – 820 | 600 | 400 | |
BW 156 / 800 / IP … | 1,8 – 820 | 800 | 500 | |
BW 156 / 1000 / IP … | 2,2 – 820 | 1000 | 600 | BW 156 / 1200 / IP … | 2,2 – 820 | 1200 | 700 | BW 156 / 1500 / IP … | 2,7 – 820 | 1500 | 800 |
Typ | Abmessungen | Anschlussleitung | |||||||
---|---|---|---|---|---|---|---|---|---|
L1 [mm] | L2 [mm] | L3 [mm] | L4 [mm] | B1 [mm] | B2 [mm] | H [mm] | D [mm] | ||
BW 156 / 400 | 170 | 155 | 140 | 500 | 104 | 70 | 53 | 4,5 | IP20 PTFE AWG14 |
BW 156 / 600 | 230 | 215 | 200 | 500 | 104 | 70 | 53 | 4,5 | |
BW 156 / 800 | 300 | 285 | 270 | 500 | 104 | 70 | 53 | 4,5 | |
BW 156 / 1000 | 370 | 355 | 340 | 500 | 104 | 70 | 53 | 4,5 | |
BW 156 / 1200 | 450 | 435 | 420 | 500 | 104 | 70 | 53 | 4,5 |
Typ | Abmessungen | Anschlussleitung | |||||||
---|---|---|---|---|---|---|---|---|---|
L1 [mm] | L2 [mm] | L3 [mm] | L4 [mm] | B1 [mm] | B2 [mm] | H [mm] | D [mm] | ||
BW 156 / 400 | 174 | 159 | 140 | 1000 | 104 | 70 | 53 | 4,5 | IP65 geschirmte Anschlussleitung 3 x 1,5 mm² |
BW 156 / 600 | 234 | 219 | 200 | 1000 | 104 | 70 | 53 | 4,5 | |
BW 156 / 800 | 304 | 289 | 270 | 1000 | 104 | 70 | 53 | 4,5 | |
BW 156 / 1000 | 374 | 359 | 340 | 1000 | 104 | 70 | 53 | 4,5 | |
BW 156 / 1200 | 454 | 439 | 420 | 1000 | 104 | 70 | 53 | 4,5 | |
BW 156 / 1500 | 604 | 589 | 570 | 1000 | 104 | 70 | 53 | 4,5 |
Typ | Abmessungen | |||||
---|---|---|---|---|---|---|
L1 [mm] | L2 [mm] | B1 [mm] | B2 [mm] | H [mm] | D [mm] | |
BW 156 / 400 | 300 | 270 | 200 | 150 | 140 | 7,0 x 10,0 |
BW 156 / 600 | 360 | 330 | 200 | 150 | 140 | 7,0 x 10,0 |
BW 156 / 800 | 430 | 400 | 200 | 150 | 140 | 7,0 x 10,0 |
BW 156 / 1200 | 580 | 550 | 200 | 150 | 140 | 7,0 x 10,0 |
BW 156 / 1500 | 730 | 700 | 200 | 150 | 140 | 7,0 x 10,0 |
Weitere Abdeckungen auf Anfrage möglich.
Bei kleinen Widerstandswerten ist der Leiterquerschnitt dem Strom angepasst.
Bei einer Zerstörung wird der Widerstand hochohmig, daher ist jede Baureihe mit Temperatur-Schalter lieferbar. Die angegebenen Leistungswerte wurden bei einer waagerechten Lage der Widerstände in der Luft mit einem Abstand von min. 100mm zum Untergrund aufgenommen. Die Leistungswerte beziehen sich auf die Standardprodukte mit einer Normaltoleranz von +/- 10% bei einer Umgebungstemperatur von 20°C.
Alle Daten und Konfigurationen finden Sie in unserem Produktdatenblatt.
Download Datenblatt
